Jest on zbudowany z ceramicznego nośnika (typu monolit), na powierzchni którego znajduje się warstwa platyny i rodu. Reakcja redukcji odbywa się dzięki obecności rodu i polega na następującym procesie
2NO + 2CO = N2 + 2C02
W części utleniającej bierze udział platyna:
2CO + 02 =2C02 oraz 2C2H7+ 702 = 4C02+ 6H20
Katalizator T\NC ma dużą skuteczność konwersji NOx. CO i HC. jeżeli spalana jest mieszanka o składzie w przybliżeniu stechiometrycznym. W przypadku zasilania silnika mieszanką ubogą gwałtownie spada zdolność konwersji tlenków azot. Bliski stechiometrycznemu, skład mieszanki palnej (A=0.99±0,5%) zapewnia układ automatycznego zasilania powietrzem silnika z zastosowaniem z sondy lambda. Skuteczność katalizatorów trójfunkcyjnych dopalania CO i CH w temperaturze 400-800 °C przekracza 90%.
2. Cel i przebieg ćwiczenia.
Celem ćwiczenia jest zanalizowanie skuteczności modelowego układu katalizatora, podłączonego do silnika spalinowego. Modelowa instalacja pozwoliła zapoznać się ze zjawiskiem katalizy, obserwować działanie katalizatora oraz podstawowe czynniki, mające wpływ na skuteczność procesu katalizy w odniesieniu do redukcji NOxoraz utleniania CO.
W trakcie ćwiczenia zbadano skuteczności dopalania zanieczyszczeń w zależności od ilości powietrza dopalającego, dodawanego do strumienia spalin przed katalizatorem. Pomiary wykonano się dla dwóch wybranych wartości obciążenia silnika (mocy). Przy użyciu analizatora zbadano skład spalin pod kątem zawartości 02, CO oraz NOx. Wykonano też pomiar temperatury katalizatora z wykorzystaniem termopary. Dane pomiarowe:
- zawartość procentowa 02 w spalinach przed i za katalizatorem.
- zawartość w ppm CO w spalinach przed i za katalizatorem.
- zawartość w ppm NOx w spalinach przed i za katalizatorem.
- strumień powietrza doprowadzonego do spalin przed katalizatorem V.
- temperatura katalizatora t.
termonet'*
do
wyciągu
spalin

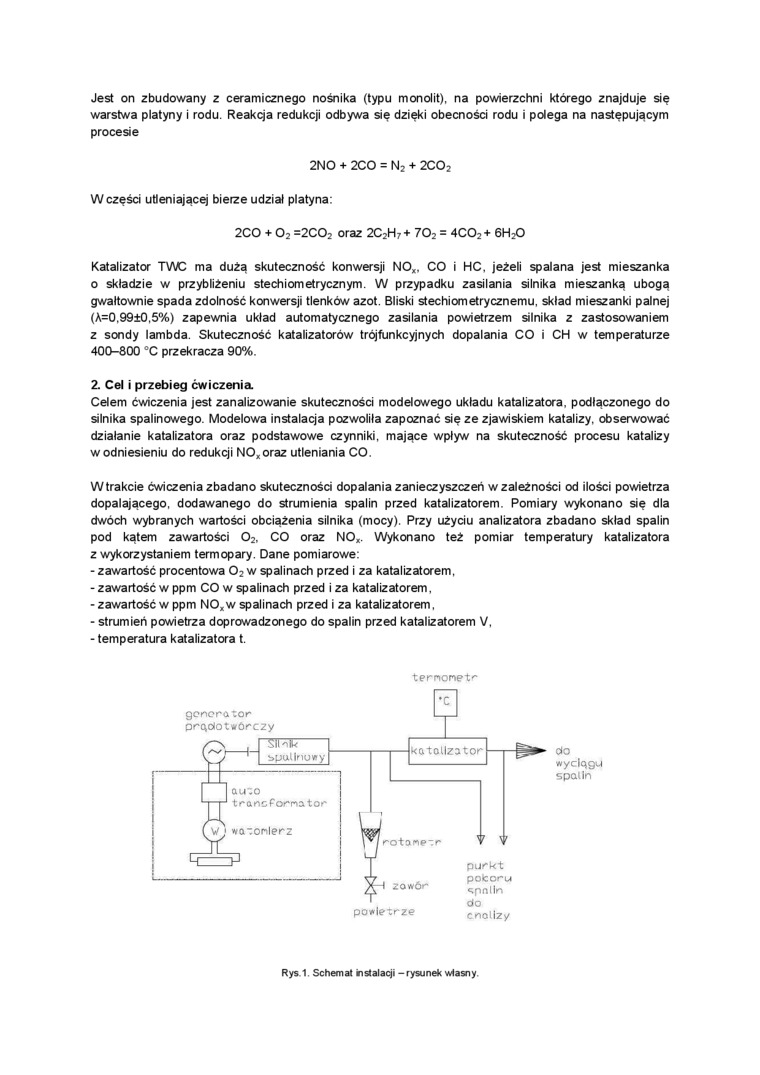

Rys 1. Schemat instalacji - rysunek własny
