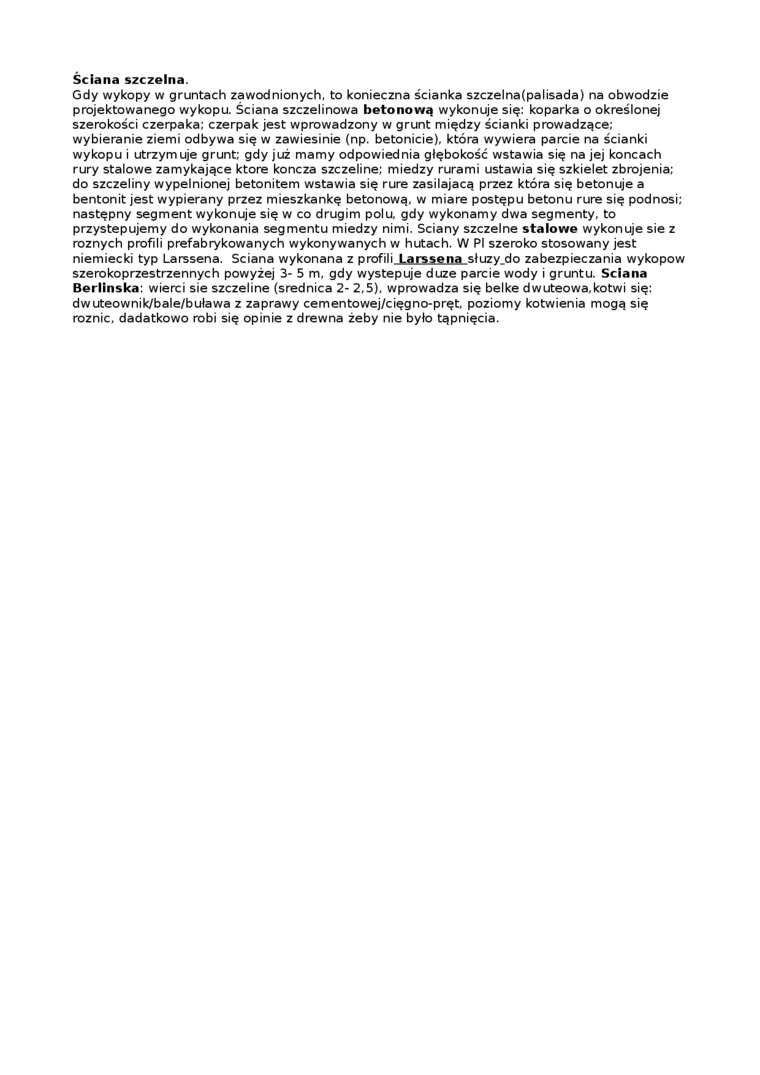

Ściana szczelna.

Gdy wykopy w gruntach zawodnionych, to konieczna ścianka szczelna(palisada) na obwodzie projektowanego wykopu. Ściana szczelinowa betonową wykonuje się: koparka o określonej szerokości czerpaka; czerpak jest wprowadzony w grunt między ścianki prowadzące; wybieranie ziemi odbywa się w zawiesinie (np. betonicie), która wywiera parcie na ścianki wykopu i utrzymuje grunt; gdy już mamy odpowiednia głębokość wstawia się na jej końcach rury stalowe zamykające które kończą szczelinę; miedzy rurami ustawia się szkielet zbrojenia; do szczeliny wypełnionej betonitem wstawia się rurę zasilającą przez która się betonuje a bentonit jest wypierany przez mieszkankę betonową, w miarę postępu betonu rurę się podnosi; następny segment wykonuje się w co drugim polu, gdy wykonamy dwa segmenty, to przystępujemy do wykonania segmentu miedzy nimi. Ściany szczelne stalowe wykonuje sie z rożnych profili prefabrykowanych wykonywanych w hutach. W PI szeroko stosowany jest niemiecki typ Larssena. Ściana wykonana z profili Larssena służy do zabezpieczania wykopow szerokoprzestrzennych powyżej 3- 5 m, gdy występuję duże parcie wody i gruntu. Ściana Berlińska: wierci sie szczelinę (średnica 2- 2.5), wprowadza się belke dwuteowa.kotwi się: dwuteownik/bale/buława z zaprawy cementowej/cięgno-pręt, poziomy kotwienia mogą się rożnie, dadatkowo robi się opinie z drewna żeby nie było tąpnięcia.
