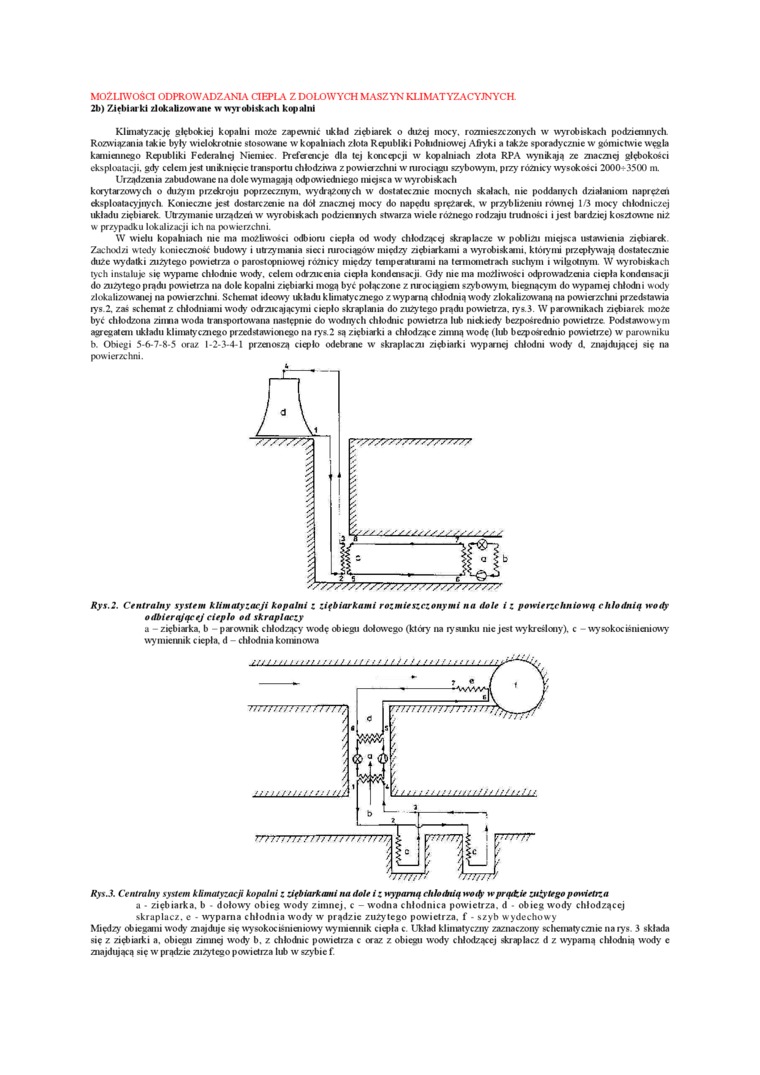

MOŻLIWOŚCI ODPROWADZANIA CIEPŁA Z DOŁOWYCH MASZYN KLIMATYZACYJNYCH.

2b) Ziębiarki zlokalizowane w wyrobiskach kopalni

Klnnatyzacje głębokiej kopalni może zapewnić układ zicbiarck o dużej mocy. rozmieszczonych w wyrobiskach podziemnych Rozwijania takie były wielokrotnie stosowane w kopabnach złota Republiki Południowej Afryki a także sporadycznie w górnictwie węgla kamiennego Republiki Fcdcrakig Niemiec. Preferencje dla tej koncepcji w kopalniach złota RPA wynikają ze znaczng głębokości eksploatacji, gdy cclctn jest uniknięcie transportu chłodziwa z powierzchni w rurociągu szybowym, przy różnicy wysokości 2000-3500 nr

Urządzana zabudowane na dole wymagają odpowiedniego niigsca w wyrobnicach korytarzowych o dużym przekroju poprzecznym, wydrązonydi w dostatecznie mocnych skałach, nic poddanych działaniom naprężał eksploatacyjny ch Konieczne jest dostarczane na dół znacznej mocy do napędu sprężarek, w przybliżeniu równej 1/3 mocy chłodniczej układu ziębiarck Utrzymanie urządzeń w wyrobnicach podzielmy eh stwaiza wiele różnego rodzaju truAiosci i jest bardziej kosztowne niż w przy padku lokalizacji ich na powierzchni.

W widu kopalniach nic ma możliwości odbiom ciepła od wody chtodzącg skraplacze w pobliżu miejsca ustawiana ziębiarck Zachodzi wtedy konieczność budowy i utrzymania sieci mrociągów między zicbiarkami a wyrobiskami, którymi przepływają dostatecznie duże wydatki zużytego powietrza o paroslopniowcj różnicy między tanpaaturanu na termometrach suchym i wilgotnym. W wyrobiskach tych instaluje się wypamc chłodnic wody. celem otkzucaua ciepła kondensacji Gdy nic ma możliwości odprowadzaua ciepła kondatsacji do zużytego prądu powietrza na dole kopalni ziębiarki mogą być połączone z mrociągian szybowym, biegnącym do wypamg chłodni wody zlokalizowanej na powiazchiu Schemat ideowy układu klimatycznego z wyparna chłodnią wody zlokalizowaną na powiazchru przed* ta wta rys.2. zas schemat z chłodniami wody otfrzucającymi ciepło skraplania do zużytego prądu powietrza, tys.3. W parownikach ziębiarck może być chłodzona zitina woda transportowana następnie do wodnych chłodnic powietrza lub mckicdy bezpośrednio powietrze Podstawowym agregatan ikładu klimatycznego przedstawionego na rys.2 są ziębiarki a chłodzące zimną wodę (lub bezpośrednio powietrze) w parowniku b. Obiegi 5-6-7-8-S oraz I-2-3-4-1 przaioszą ciepło odebrane w skraplaczu ziębiarki wypamg chłodni wody d. znajdującej sic na powierzchni.

Rys.2. Centralny system klimatyzacji kopalni z zif biurkami rozmieszczonymi na dole i z powierzchniową chłodnią wody odbierąfącej ciepło od skraplaczy

a - ziębiarka. b parownik chłodzący wodę obiegu dołowego (który* ry suiku nic jest wykreślony), c - wysokociśniatiowy wymiennik ciepła, d - chłodnia konanowa

Rys.3. Centralny system klimatyzacji kopalni z zifbiurkami na dole i z wyporną chłodnią wody wprąttie zużytego powietrza

a ■ ziębiarka. b • dołowy obieg wody zimnej, c - wodna chłodnica powietrza, d obieg wody chłodzącej skraplacz, e - wyparna chłodnia wody w prądzie zużytego powietrza, f - szyb wydechowy Między' obiegami wody znajduje się wysokociśniauowy wyiiaaimk ciepła c Układ klimatyczny zaznaczony sciicmatycznie na rys 3 składa się z ziębiaiki a. obiegu zimnej wody b. z. chłodnic powietrza c oraz z obiegu wody chłodzącej skraplacz d z wypamą chłodnią wody c znajdującą się w prądzie zużytego powietrza lub w szybie f.
