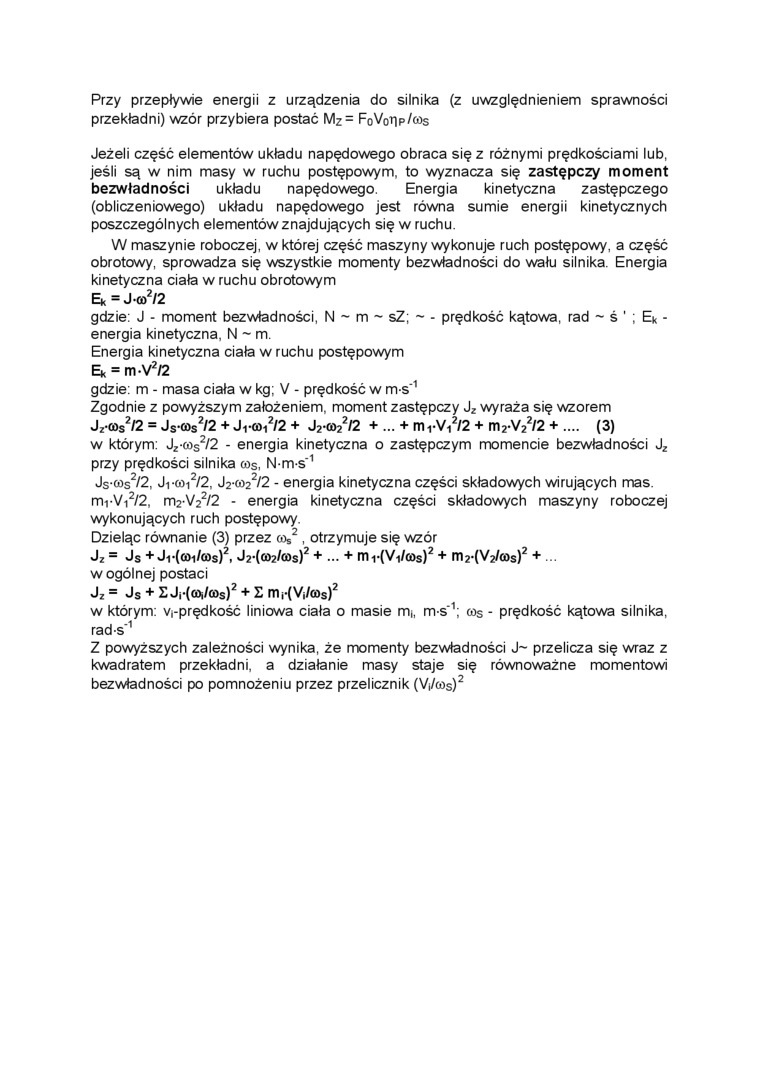

Przy przepływie energii z urządzenia do silnika (z uwzględnieniem sprawności przekładni) wzór przybiera postać M2 = FoVoT|p/cos

Jeżeli część elementów układu napędowego obraca się z różnymi prędkościami lub, jeśli są w nim masy w ruchu postępowym, to wyznacza się zastępczy moment bezwładności układu napędowego. Energia kinetyczna zastępczego (obliczeniowego) układu napędowego jest równa sumie energii kinetycznych poszczególnych elementów znajdujących się w ruchu.

W maszynie roboczej, w której część maszyny wykonuje ruch postępowy, a część obrotowy, sprowadza się wszystkie momenty bezwładności do wału silnika. Energia kinetyczna ciała w ruchu obrotowym Ek = J-to2/2

gdzie: J - moment bezwładności, N ~ m ~ sZ; ~ - prędkość kątowa, rad ~ ś ' ; Ek -energia kinetyczna, N ~ m.

Energia kinetyczna ciała w ruchu postępowym Ek = m-V2/2

gdzie: m - masa ciała w kg; V - prędkość w m-s'1

Zgodnie z powyższym założeniem, moment zastępczy Jz wyraża się wzorem Jzoos2/2 = JsW/2 + Ji W/2 + J2W12 + ... + m ,-V,2/2 + m2-V22/2 + .... (3) w którym: J2-ms2/2 - energia kinetyczna o zastępczym momencie bezwładności Jprzy prędkości silnika a>s, N-m-s'1

Js-ms2/2, Jvcoi2/2, J2-<o22/2 - energia kinetyczna części składowych wirujących mas. mrVi2/2, m2-V22/2 - energia kinetyczna części składowych maszyny roboczej wykonujących ruch postępowy.

Dzieląc równanie (3) przez cos2, otrzymuje się wzór

Jz = Js + J1 -(001 /cos}2, J2-(fi>2/o>s)2 + ... + mi-(Vi/(Ds)2 + m2-(V2/tos)2 +...

w ogólnej postaci

Jz = Js + S J,-(C0,/Ct>s)2 + Z m|-(Vi/(Bs)2

w którym: v;-prędkość liniowa ciała o masie mi, m-s'1; cos - prędkość kątowa silnika, rad-s'1

Z powyższych zależności wynika, że momenty bezwładności J~ przelicza się wraz z kwadratem przekładni, a działanie masy staje się równoważne momentowi bezwładności po pomnożeniu przez przelicznik (Wais)2
