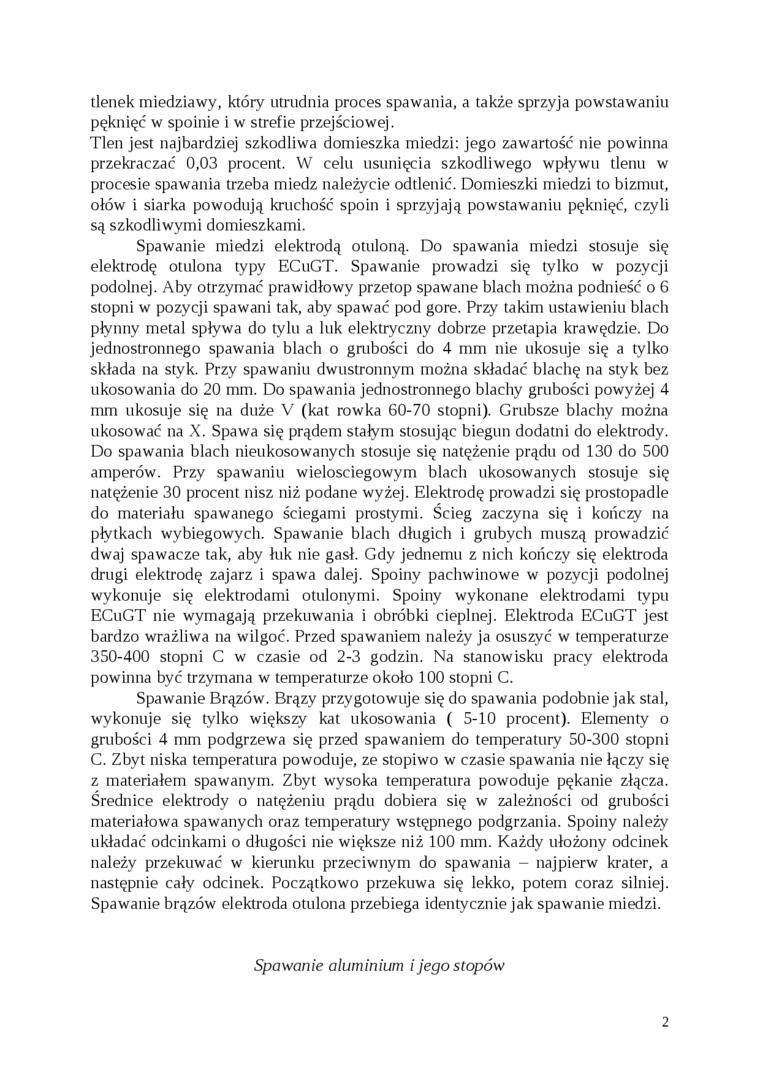

tlenek miedzią wy, który utrudnia proces spawania, a także sprzyja powstawaniu pęknięć w spoinie i w strefie przejściowej.

Tlen jest najbardziej szkodliwa domieszka miedzi: jego zawartość nie powinna przekraczać 0,03 procent. W celu usunięcia szkodliwego wpływu tlenu w procesie spawania trzeba miedz należycie odtlenić. Domieszki miedzi to bizmut, ołów i siarka powodują kruchość spoin i sprzyjają powstawaniu pęknięć, czyli są szkodliwymi domieszkami.

Spawanie miedzi elektrodą otuloną. Do spawania miedzi stosuje się elektrodę otulona typy ECuGT. Spawanie prowadzi się tylko w pozycji podolnej. Aby otrzymać prawidłowy przetop spawane blach można podnieść o 6 stopni w pozycji spawani tak, aby spawać pod gore. Przy takim ustawieniu blach płynny metal spływa do tylu a luk elektryczny dobrze przetapia krawędzie. Do jednostronnego spawania blach o grubości do 4 mm nie ukosuje się a tylko składa na styk. Przy spawaniu dwustronnym można składać blachę na styk bez ukosowania do 20 mm. Do spawania jednostronnego blachy grubości powyżej 4 mm ukosuje się na duże V (kat rowka 60-70 stopni). Grubsze blachy można ukosować na X. Spawa się prądem stałym stosując biegun dodatni do elektrody. Do spawania blach nieukosowanych stosuje się natężenie prądu od 130 do 500 amperów. Przy spawaniu wielosciegowym blach ukosowanych stosuje się natężenie 30 procent nisz niż podane wyżej. Elektrodę prowadzi się prostopadle do materiału spawanego ściegami prostymi. Ścieg zaczyna się i kończy na płytkach wybiegowych. Spawanie blach długich i grubych muszą prowadzić dwaj spawacze tak, aby łuk nie gasł. Gdy jednemu z nich kończy się elektroda drugi elektrodę zajarz i spawa dalej. Spoiny pachwinowe w pozycji podolnej wykonuje się elektrodami otulonymi. Spoiny wykonane elektrodami typu ECuGT nie wymagają przekuwania i obróbki cieplnej. Elektroda ECuGT jest bardzo wrażliwa na wilgoć. Przed spawaniem należy ja osuszyć w temperaturze 350-400 stopni C w czasie od 2-3 godzin. Na stanowisku pracy elektroda powinna być trzymana w temperaturze około 100 stopni C.

Spawanie Brązów. Brązy przygotowuje się do spawania podobnie jak stal, wykonuje się tylko większy kat ukosowania ( 5-10 procent). Elementy o grubości 4 mm podgrzewa się przed spawaniem do temperatury 50-300 stopni C. Zbyt niska temperatura powoduje, ze stopiwo w czasie spawania nie łączy się z materiałem spawanym. Zbyt wysoka temperatura powoduje pękanie złącza. Średnice elektrody o natężeniu prądu dobiera się w zależności od grubości materiałowa spawanych oraz temperatury wstępnego podgrzania. Spoiny należy układać odcinkami o długości nie większe niż 100 mm. Każdy ułożony odcinek należy przekuwać w kierunku przeciwnym do spawania - najpierw krater, a następnie cały odcinek. Początkowo przekuwa się lekko, potem coraz silniej. Spawanie brązów elektroda otulona przebiega identycznie jak spawanie miedzi.

Spawanie aluminium i jego stopów
