120585

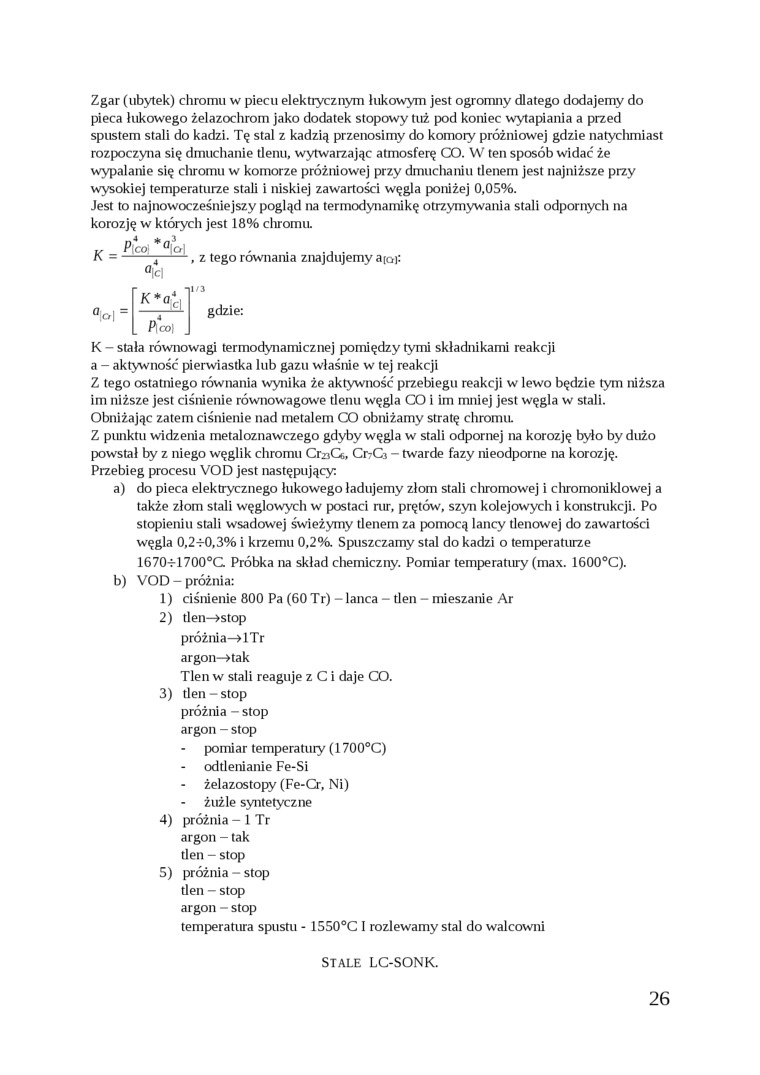

Zgar (ubytek) chromu w piecu elektrycznym łukowym jest ogromny dlatego dodajemy do pieca lukowego żelazochrom jako dodatek stopowy tuż pod koniec wytapiania a przed spustem stali do kadzi. Tę stal z kadzią przenosimy do komory próżniowej gdzie natychmiast rozpoczyna się dmuchanie tlenu, wytwarzając atmosferę CO. W ten sposób widać że wypalanie się chromu w komorze próżniowej przy dmuchaniu tlenem jest najniższe przy wysokiej temperaturze stali i niskiej zawartości węgla poniżej 0,05%.

Jest to najnowocześniejszy pogląd na termodynamikę otrzymywania stali odpornych na korozję w których jest 18% chromu.

_4    *    3

t, _ P[coi °|o|    ,    .    . , .

K --5-, z tego równania znajdujemy a [aj:

^a\c\

K

|o|

gdzie:

Pico}

K - stała równowagi termodynamicznej pomiędzy tymi składnikami reakcji a - aktywność pierwiastka lub gazu właśnie w tej reakcji

Z tego ostatniego równania wynika że aktywność przebiegu reakcji w lewo będzie tym niższa im niższe jest ciśnienie równowagowe tlenu węgla CO i im mniej jest węgla w stali. Obniżając zatem ciśnienie nad metalem CO obniżamy stratę chroma

Z punktu widzenia metaloznawczego gdyby węgla w stali odpornej na korozję było by dużo powstał by z niego węglik chromu C^G, Cr;C3 - twarde fazy nieodporne na korozję. Przebieg procesu VOD jest następujący:

a)    do pieca elektrycznego łukowego ładujemy złom stali chromowej i chromoniklowej a także złom stali węglowych w postaci rur, prętów, szyn kolejowych i konstrukcji. Po stopieniu stali wsadowej świeżymy tlenem za pomocą lancy tlenowej do zawartości węgla 0,2-r0,3% i krzemu 0,2%. Spuszczamy stal do kadzi o temperaturze 1670-rl700°C. Próbka na skład chemiczny. Pomiar temperatury (max. 1600°C).

b)    VOD - próżnia:

1)    ciśnienie 800 Pa (60 Tr) - lanca - tlen - mieszanie Ar

2)    tlen—>stop próżnia—* ITr argon—*tak

3)

Tlen w stali reaguje z C i daje CO. tlen - stop próżnia - stop argon - stop

pomiar temperatuiy (1700°C) oddenianie Fe-Si żelazostopy (Fe-Cr, Ni) żużle syntetyczne

4)    próżnia-ITr argon - tak tlen - stop

5)    próżnia - stop den - stop argon - stop

temperatura spustu - 1550°C I rozlewamy stal do walcowni

STALE LC-SONK.

26
