Ćwiczenie nr 1

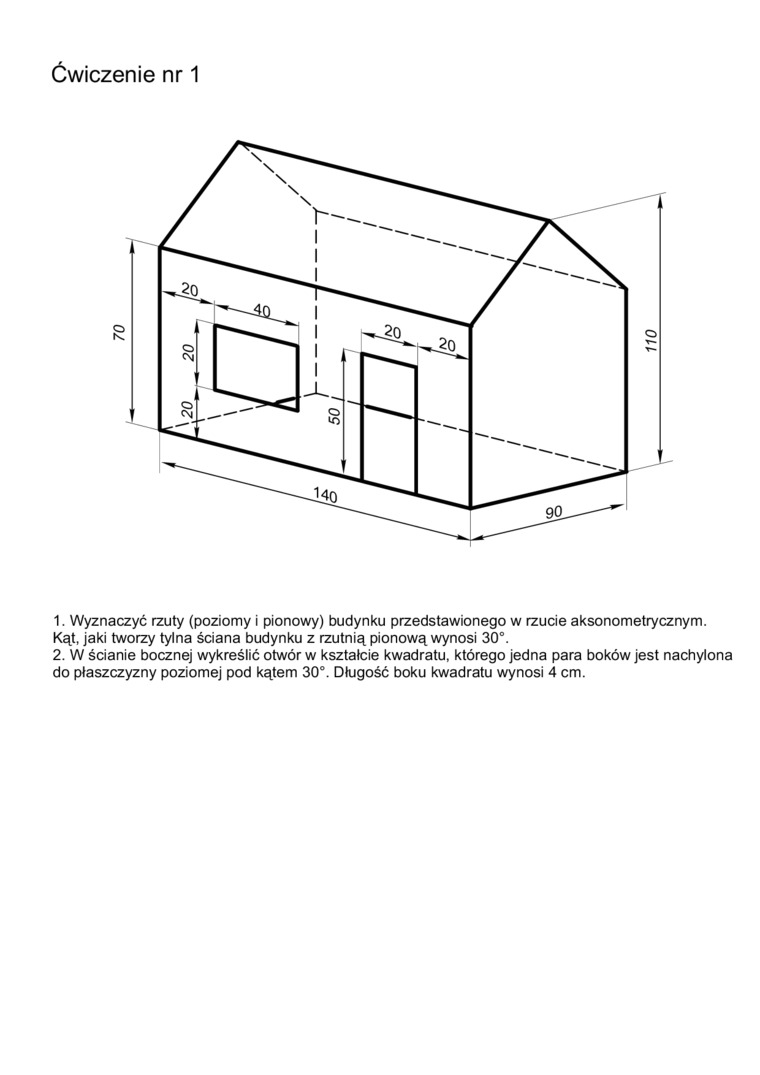

1.    Wyznaczyć rzuty (poziomy i pionowy) budynku przedstawionego w rzucie aksonometrycznym.

Kąt, jaki tworzy tylna ściana budynku z rzutnią pionową wynosi 30°.

2.    W ścianie bocznej wykreślić otwór w kształcie kwadratu, którego jedna para boków jest nachylona do płaszczyzny poziomej pod kątem 30°. Długość boku kwadratu wynosi 4 cm.
