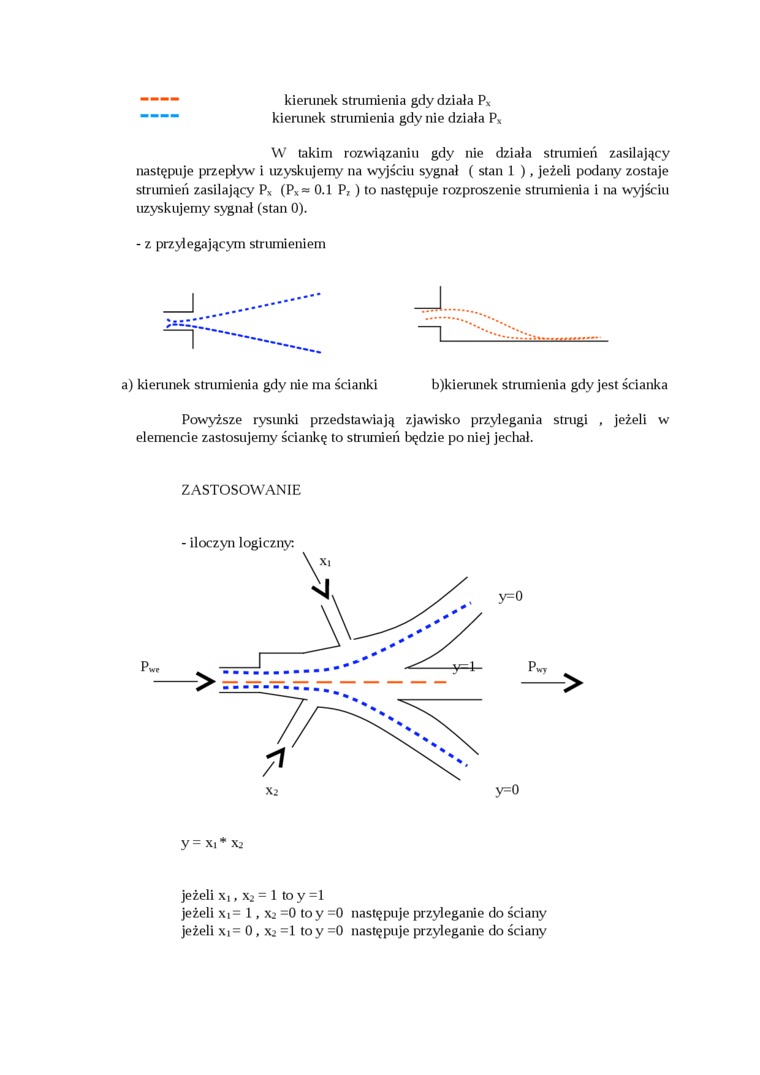

kierunek strumienia gdy działa P_x kierunek strumienia gdy nie działa P,

W takim rozwiązaniu gdy nie działa strumień zasilający następuje przepływ i uzyskujemy na wyjściu sygnał ( stan 1 ), jeżeli podany zostaje strumień zasilający P* (P*» 0.1 Pi) to następuje rozproszenie strumienia i na wyjściu uzyskujemy sygnał (stan 0).

- z przylegającym strumieniem

a) kierunek strumienia gdy nie ma ścianki    b)kierunek strumienia gdy jest ścianka

Powyższe rysunki przedstawiają zjawisko przylegania strugi , jeżeli w elemencie zastosujemy ściankę to strumień będzie po niej jechał.

ZASTOSOWANIE

- iloczyn logiczny:

y= xj* X2 jeżeli Xi, X2 = 1 to y =1

jeżeli Xi= 1, X2 =0 toy =0 następuje przyleganie do ściany jeżeli Xi= 0,    =1 toy =0 następuje przyleganie do ściany
