123739

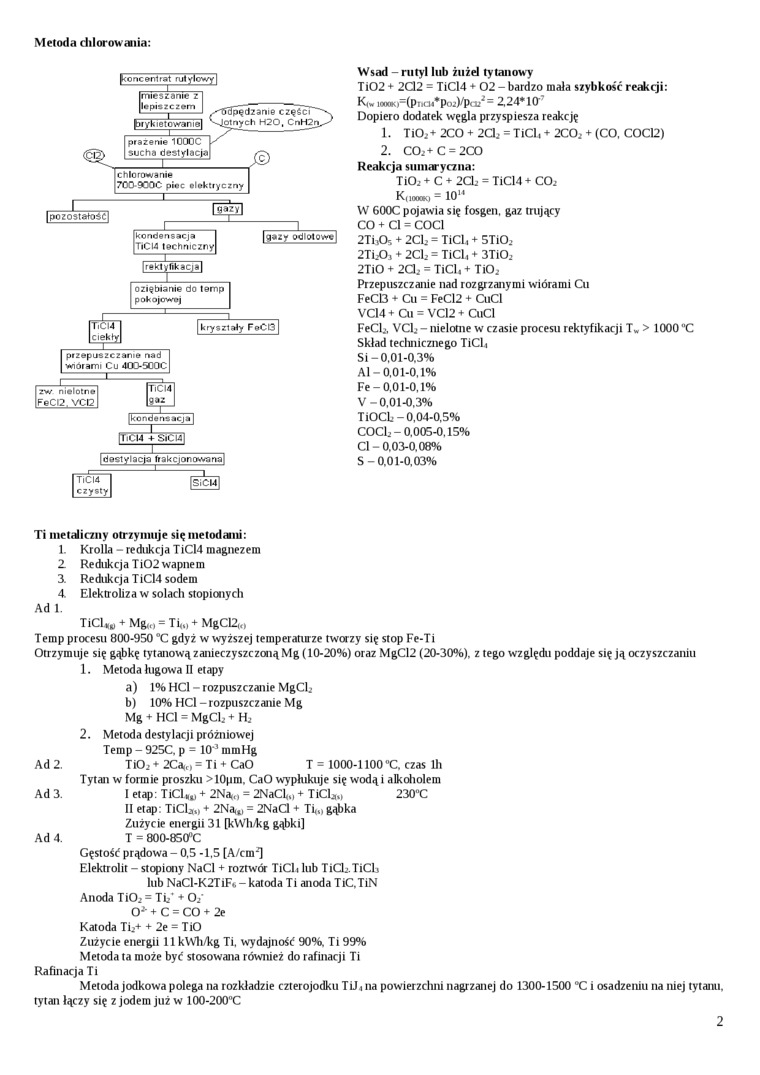

Metoda chlorowania:

Wsad - rutyl lub żużel tytanowy

Ti02 + 202 = TiCl4 + 02 - bardzo mała szybkość reakcji:

K,„ ioooK)⁼(Pin:U*PoiVP<U^{i =} Z24* 10 Dopiero dodatek węgla przyspiesza reakcję

1.    TiOa+ 2CO + 20- = TiCli + 2CO, + (CO. COCI2)

2.    COa+C = 2CO Reakcja sumaryczna:

TiOa * C + 20i = TiC14 + COa K(IOOCK) ⁼ 10“

W 600C pojawia się fosgen, gaz trujący

CO + Cl = COC1

2TijOs + 2Cb = TiCli + STiOa

2TiiOj + 2Cb = TiCli + 3TiOa

2TiO + 20i = TiCU + TiOa

Przepuszczanie nad rozgrzanymi wiórami Cu

FeCl3 ♦ Cu = FeCl2 + CuCI

VC14 + Cu = VC12 + CuCI

FeCla, VC1.* - nielotne w czasie procesu rektyfikacji T„ > 1000 "C Skład technicznego TiCli Si-0.01-0.3%

Al-0.01-0.1%

Fe-0,01-0.1%

V-0.01-0.3%

TiOCb-0,04-0,5%

COClj- 0.005-0.15%

Cl - 0.03-0.08%

S-0,01-0,03%

Ti metaliczny otrzymuje się metodami:

1. Krolla - redukcja TiCl4 magnezem 2 Redukcja Ti02 wapnem 3. Redukcja T iC!4 sodem 4 Elektroliza w solach stopionych Ad 1.

TiCUu + Mg,., = Ti<„ + MgC12„

Temp procesu 800-950 °C gdyż w wyższej temperamrze tworzy się stop Fe-Ti

Otrzymuje się gąbkę tytanową zanieczyszczoną Mg (10-20%) oraz MgC12 (20-30%), z tego względu poddaje się ją oczyszczaniu

1.    Metoda ługowa II etapy

a)    1% HC1 - rozpuszczanie MgCl,-

b)    10% HCI - rozpuszczanie Mg Mg + HCI = MgCU ⁺ Ha

2.    Metoda destylacji próżniowej Temp - 925C, p = 10 ’ mmHg

Ad 2.    TiOa + 2Ca,_f, = Ti + CaO    T = 1000-1100 °C. czas lh

Tytan w formie proszku > 10|im. CaO wypłukuje się wodą i alkoholem Ad 3.    I etap: TiCl^ + 2Na,„ = 2NaC(₀ + TiCU,    230°C

II etap: TiCU)⁺ 2Na_a, = 2NaCl + Ti<_t, gąbka Zużycie energii 31 [kWh/kg gąbki]

Ad 4.    T = 800-850^pC

Gęstość prądowa - 0.5 -1.5 [A/cm-¹]

Elektrolit - stopiony NaCl + roztwór TiCli lub TiCUTiClj lub NaCl-K2TiFt- katoda Ti anoda TiC.TiN Anoda TiOa = Tia* + Oa'

O*’ + C = CO + 2e Katoda Tia+ + 2e = TiO

Zużycie energii 11 kWh/kg Ti. wydajność 90%. Ti 99%

Metoda ta może być stosowana również do rafinacji Ti Rafinacja T i

Metoda jodkowa polega na rozkładzie czterojodku TLl itia powierzchni nagrzanej do 1300-1500 °C i osadzeniu na niej tytanu, tytan łączy się z jodem już w 100-200°C

2
