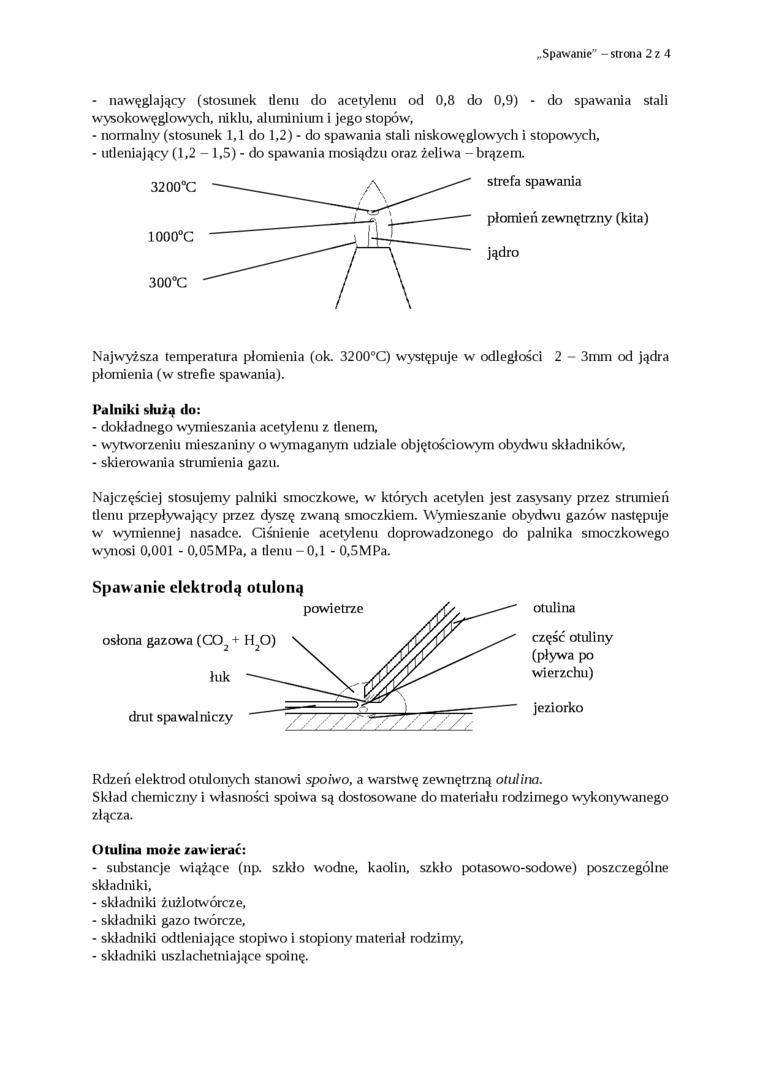

„Spawanie” - strona 2 z 4

-    nawęglający (stosunek tlenu do acetylenu od 0,8 do 0,9) - do spawania stali wysokowęglowych, niklu, aluminium i jego stopów,

-    normalny (stosunek 1,1 do 1,2) - do spawania stali niskowęglowych i stopowych,

-    utleniający (1,2 - 1,5) - do spawania mosiądzu oraz żeliwa - brązem.

strefa spawania

płomień zewnętrzny (kita)

jądro

Najwyższa temperatura płomienia (ok. 3200°C) występuje w odległości 2 - 3mm od jądra płomienia (w strefie spawania).

Palniki służą do:

-    dokładnego wymieszania acetylenu z tlenem,

-    wytworzeniu mieszaniny o wymaganym udziale objętościowym obydwu składników,

-    skierowania strumienia gazu.

Najczęściej stosujemy palniki smoczkowe, w których acetylen jest zasysany przez strumień tlenu przepływający przez dyszę zwaną smoczkiem. Wymieszanie obydwu gazów następuje w wymiennej nasadce. Ciśnienie acetylenu doprowadzonego do palnika smoczkowego wynosi 0,001 - 0,05MPa, a tlenu -0,1 - 0,5M Pa.

Spawanie elektrodą otuloną

otulina

część otuliny (pływa po wierzchu)

jeziorko

Rdzeń elektrod otulonych stanowi spoiwo, a warstwę zewnętrzną otulina.

Skład chemiczny i własności spoiwa są dostosowane do materiału rodzimego wykonywanego złącza.

Otulina może zawierać:

-    substancje wiążące (np. szkło wodne, kaolin, szkło potasowo-sodowe) poszczególne składniki,

-    składniki żużlotwórcze,

-    składniki gazo twórcze,

-    składniki odtleniające stopiwo i stopiony materiał rodzimy,

-    składniki uszlachetniające spoinę.
