Adam Nowicki Katarzyna Lewandowska gr. 7

Budownictwo sem. IV

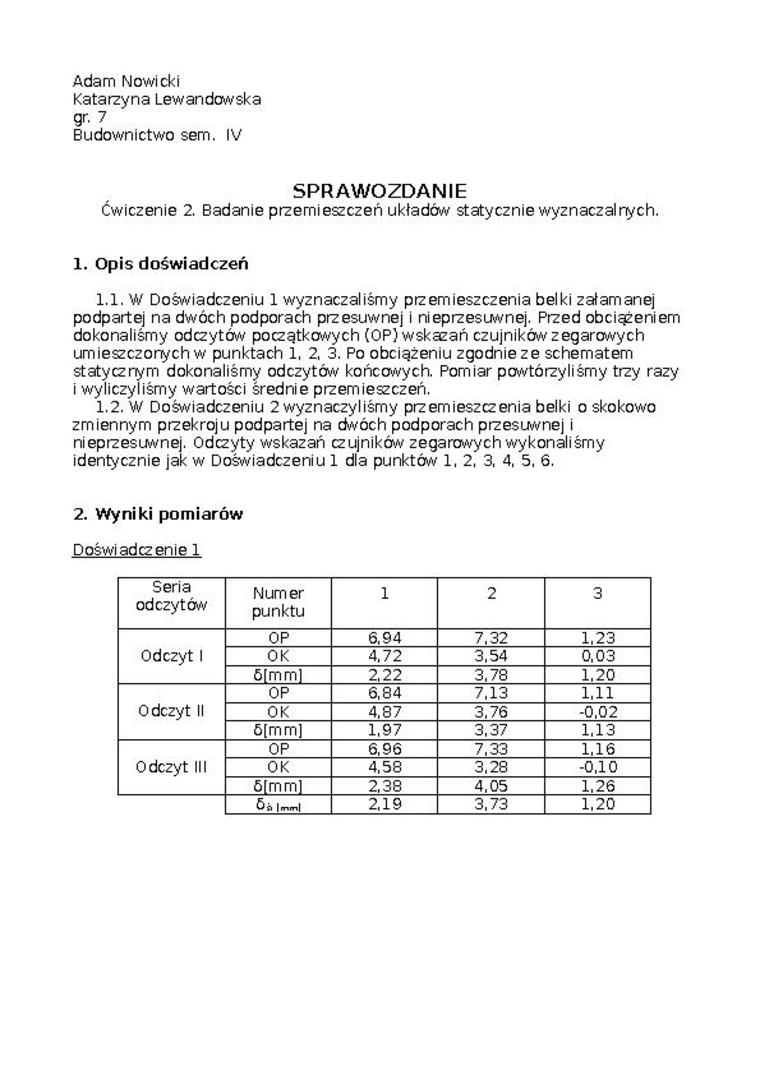

SPRAWOZDANIE

Ćwiczenie 2. Badanie przemieszczeń układów statycznie wyznaczałnych.

1. Opis doświadczeń

1.1.    W Doświadczeniu 1 wyznaczaliśmy przemieszczenia belki załamanej podpartej na dwóch podporach przesuwnej i nieprzesuwnej. Przed obciążeniem dokonaliśmy odczytów początkowych (OP) wskazań czujników zegarowych umieszczonych w punktach 1, 2. 3. Po obciążeniu zgodnie ze schematem statycznym dokonaliśmy odczytów końcowych. Pomiar powtórzyliśmy trzy razy i wyliczyliśmy wartości średnie przemieszczeń.

1.2.    W Doświadczeniu 2 wyznaczyliśmy przemieszczenia belki o skokowo zmiennym przekroju podpartej na dwóch podporach przesuwnej i nieprzesuwnej. Odczyty wskazań czujników zegarowych wykonaliśmy identycznie jak w Doświadczeniu 1 dla punktów 1, 2. 3, 4. 5. 6.

2. Wyniki pomiarów

Doświadczenie 1

Seria odczytów	Numer punktu	1	2	3
Odczyt 1	OP	6.94	7.32	1.23
	OK	4.72	3.54	0,03
	ó[mm]	2,22	3.78	1.20
Odczyt II	OP	6.84	7,13	1.11
	OK	4.87	3.76	-0.02
	ó(mm]	1,97	3,37	1,13
Odczyt III	OP	6.96	7.33	1.16
	OK	4,58	3.28	-0,10
	ó[mm]	2.38	4.05	1.26
	| mm|	2,19	3,73	1,20
