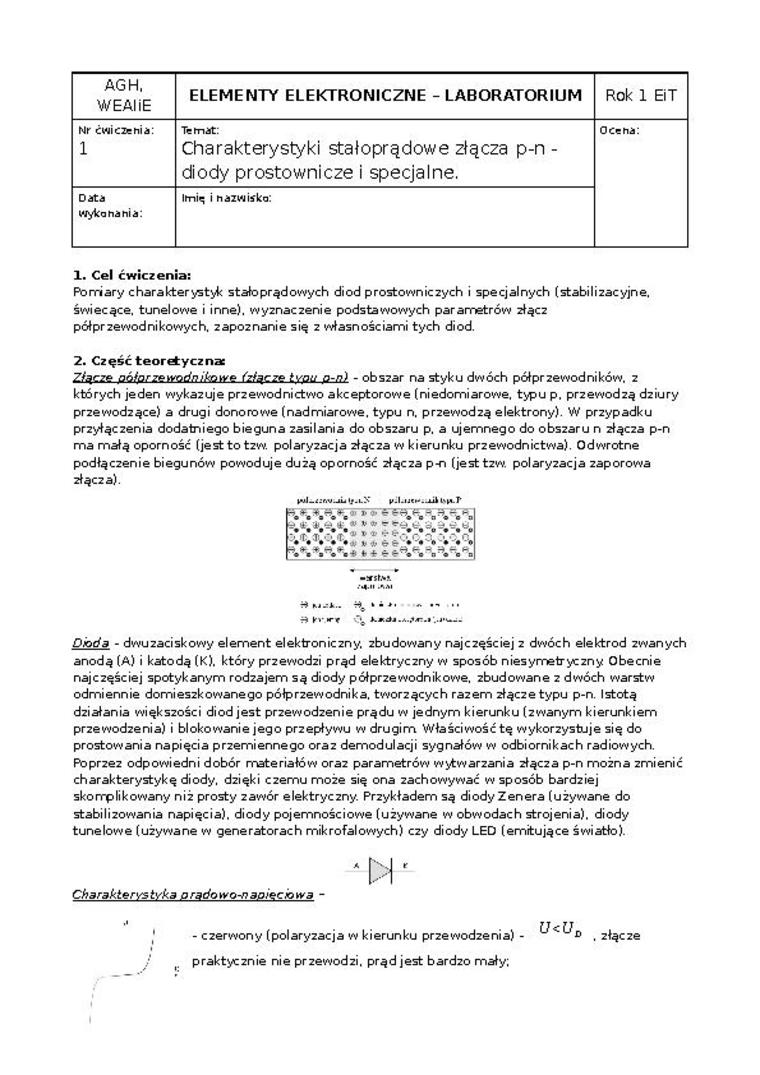

AGH. WEAliE	ELEMENTY ELEKTRONICZNE - LABORATORIUM	Rok 1 ST
Nr ćwiczę hi i: 1	Temat: Charakterystyki stałoprądowe złącza p-n -diody prostownicze i specjalne.	Oceha:
Data wyka na hi a:	imię i nazwisko:

1. Cel ćwiczenia:

Pomiary charakterystyk stało prąd owych diod prostowniczych i specjalnych (stabilizacyjne, świecące, tunelowe i inne), wyznaczenie podstawowych parametrów złącz półprzewodnikowych, zapoznanie się z własnościami tych diod.

2. Część teoretyczna

Złącze półprzewodnikowe {złącze typu p-n) - obszar na styku dwóch półprzewodników, z których jeden wykazuje przewodnictwo akceptorowe (niedomiarowe, typu p. przewodzą dziury przewodzące) a drugi donorowe (nadmiarowe, typu n. przewodzą elektrony). W przypadku przyłączenia dodatniego bieguna zasilania do obszaru p. a ujemnego do obszaru n złącza p-n ma małą oporność (jesttotzw. polaryzacja złącza w kierunku przewodnictwa). Odwrotne podłączenie biegunów powoduje dużą oporność złącza p-n (jesttzw polaryzacja zaporowa złącza).

»*■ ^#

AAI

hff C'_c

Diod a - dwu zacisk owy element elektroniczny, zbudowany najczęściej z dwóch elektrod zwanych anodą (A) i katodą (K). który przewodzi prąd elektryczny w sposób niesymetryczny Obecnie najczęściej spotykanym rodzajem są diody półprzewodnikowe, zbudowane z dwóch warstw odmiennie domieszkowanego półprzewodnika, tworzących razem złącze typu p-n. Istotą działania większości diod jest przewodzenie prądu w jednym kierunku (zwanym kierunkiem przewodzenia) i blokowanie jego przepływu w drugim Właściwość tę wykorzystuje się do prostowania napięcia przemiennego oraz demodulacji sygnałów w odbiornikach radiowych. Poprzez odpowiedni dobór materiałów oraz parametrów wytwarzania złącza p-n można zmienić charakterystykę diody, dzięki czemu może się ona zachowywać w sposób bardziej skomplikowany niż prosty zawór elektryczny. Przykładem są diody Zenera (używane do stabilizowania napięcia), diody pojemnościowe (używane w obwodach strojenia), diody tunelowe (używane w generatorach mikrofalowych) czy diody LED (emitujące światło).

Charakterystyka prądowo-napięciowa -

t

;

- czerwony (polaryzacja w kierunku przewodzenia) -praktycznie nie przewodzi, prąd jest bardzo mały;

U<U_D

. złącze
