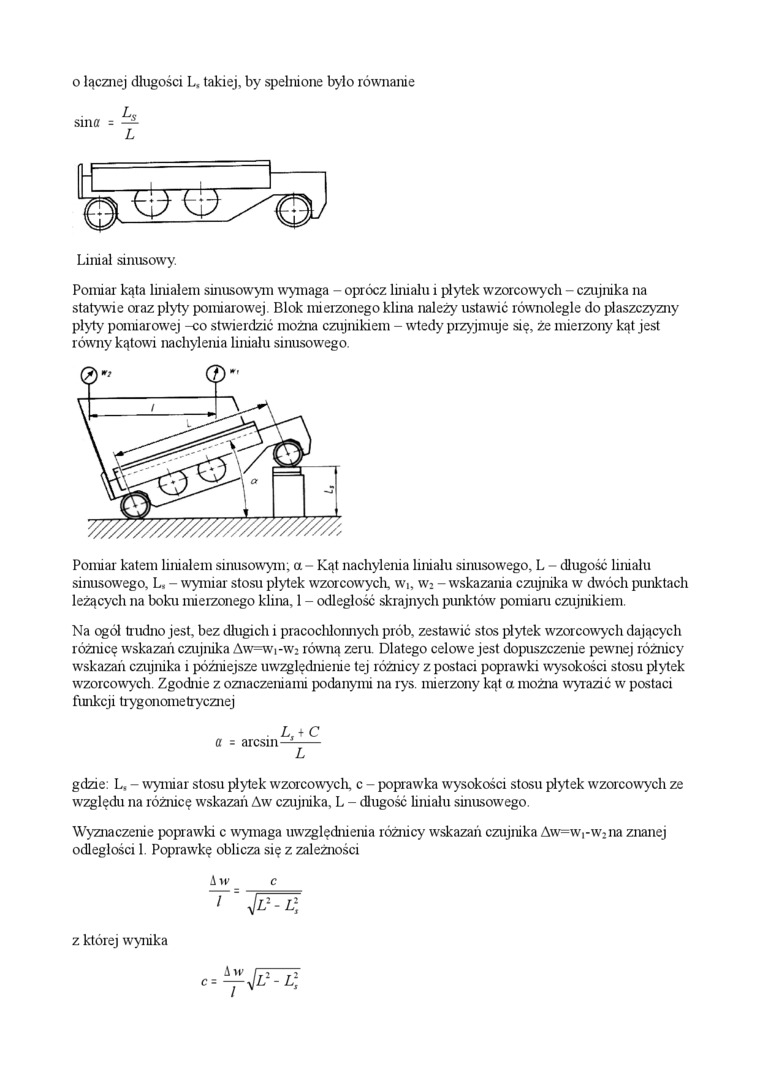

o łącznej długości L« takiej, by spełnione było równanie

sina = — L

Liniał sinusowy.

Pomiar kąta liniałem sinusowym wymaga - oprócz liniału i płytek wzorcowych - czujnika na statywie oraz płyty pomiarowej. Blok mierzonego klina należy ustawić równolegle do płaszczyzny płyty pomiarowej -co stwierdzić można czujnikiem - wtedy przyjmuje się, że mierzony kąt jest równy kątowi nachylenia liniału sinusowego.

Pomiar katem liniałem sinusowym; a - Kąt nachylenia liniału sinusowego, L - długość liniału sinusowego, L, - wymiar stosu płytek wzorcowych, Wi, w₂ - wskazania czujnika w dwócli punktach leżących na boku mierzonego klina, 1 - odległość skrajnych punktów pomiaru czujnikiem.

Na ogół trudno jest, bez długich i pracochłonnych prób, zestawić stos płytek wzorcowych dającycli różnicę wskazań czujnika Aw=w_rw: równą zeru. Dlatego celowe jest dopuszczenie pewnej różnicy wskazań czujnika i późniejsze uwzględnienie tej różnicy z postaci poprawki wysokości stosu płytek wzorcowych. Zgodnie z oznaczeniami podanymi na rys. mierzony kąt a można wyrazić w postaci funkcji trygonometrycznej

a - arcsrn

L, + C

L gdzie: L, - wymiar stosu płytek wzorcowych, c - poprawka wysokości stosu płytek wzorcowych ze względu na różnicę wskazań Aw czujnika, L - długość liniału sinusowego.

Wyznaczenie poprawki c wymaga uwzględnienia różnicy wskazań czujnika Aw=w,-w_:na znanej odległości 1. Poprawkę oblicza się z zależności

z której wynika
