57422

Przemiany podc zas odpuszt zania.

Podez.is wygrzewania w temperaturze niższej od Ai stali uprzednio zaliartowanej zachodzą następujące przemiany:

•    rozkład martenzytu.

•    przemiana austenitu szczątkowego w fazę a,

•    wydzielanie węglika i cementytu w stalach węglowych oraz innych węglików w stalach stopowych.

•    koagulacja węglików wydzielonych we wcześniejszych stadiach odpuszczania

W zależności od temperatury możemy wyróżnić kilka stadiów odpuszczania w których przeważa jedna z przemian (rys. 11). Pierwsze stadium przebiega w zakresie temperatur 80-200°G Z martenzytu wydziela się węgiel w postaci drobnodyspersyjnego węglika e, co powoduje zmniejszenie tetragonalności martenzytu. Powyższym przemianom towarzyszy skurcz próbki Struktura po odpuszczaniu składa się z martenzytu odpuszczonego, austenitu szczątkowego i wydzieleń węglika e.

0 WO 590 >00 *X 503 W»

Te<nperMjrs. T

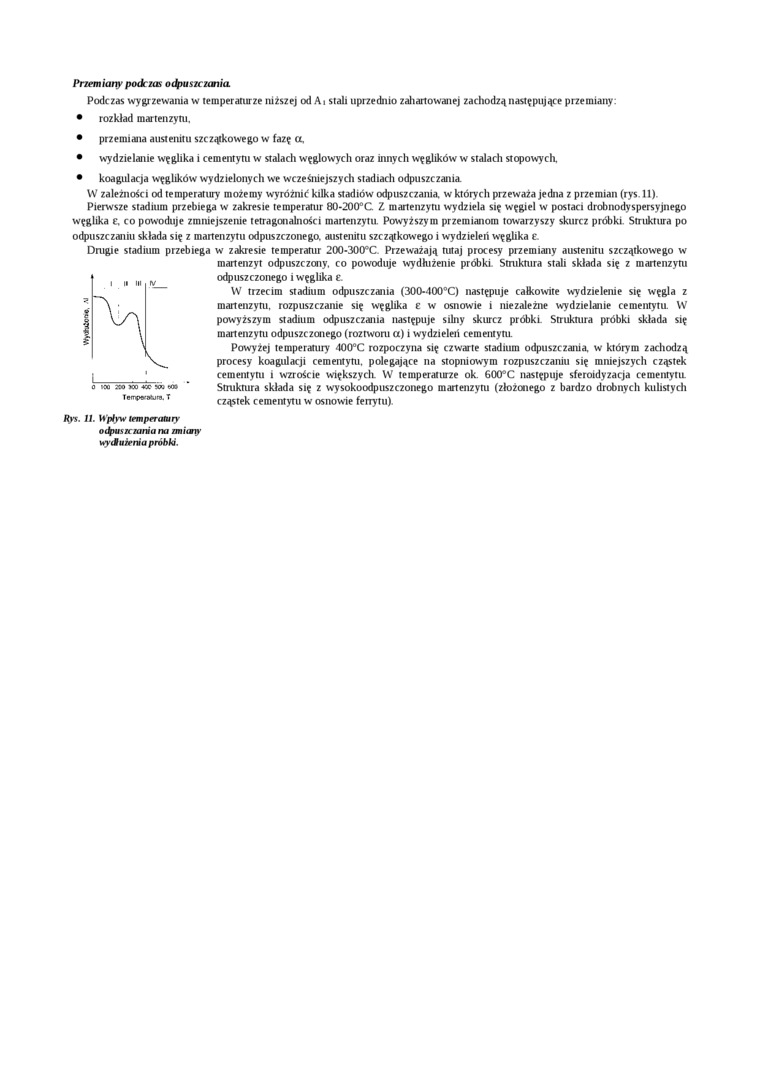

Rys. 11. Wpływ temperatury

odpuszczania na zmiany MyJlimfa próbki.

Drugie stadium przebiega w zakresie temperatur 200-300°C Przeważają tutaj procesy przemiany austenitu szczątkowego w martenzyt odpuszczony, co powoduje wydłużenie próbki Stniktura stali składa się z martenzytu odpuszczonego i węglika e.

W trzecim stadium odpuszczania (300-400°C) następuje całkowite wydzielenie się węgla z martenzytu. rozpuszczanie się węglika € w osnowie i niezależne wydzielanie cementytu. W powyższym stadium odpuszczania następuje silny skurcz próbki. Struknira próbki składa się martenzytu odpuszczonego (roztworu a) i wydzieleń cemeutyni.

Powyżej temperatury 400°C rozpoczyna się czwarte stadium odpuszczania, w którym zachodzą procesy koagulacji cementytu, polegające na stopniowym rozpuszczaniu się mniejszych cząstek cementytu i wzroście większyck W temperaturze ok. 600°C następuje sferoidyzacja cementytu Stniktura składa się z wysokoodpuszczonego martenzytu (złożonego z bardzo drobnych kulistych cząstek cementytu w osnowie ferrytu).
