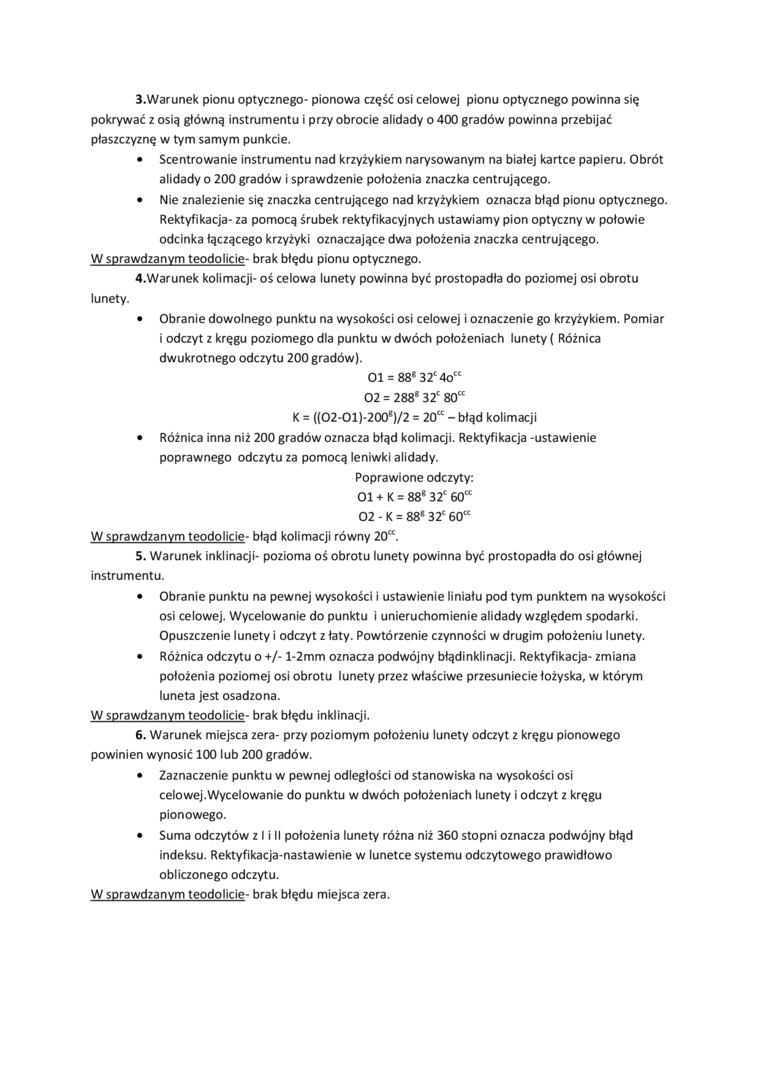

3. Warunek pionu optycznego- pionowa część osi celowej pionu optycznego powinna się pokrywać z osią główną instrumentu i przy obrocie alidady o 400 gradów powinna przebijać płaszczyznę w tym samym punkcie.

•    Scentrowanie instrumentu nad krzyżykiem narysowanym na białej kartce papieru. Obrót alidady o 200 gradów i sprawdzenie położenia znaczka centrującego.

•    Nie znalezienie się znaczka centrującego nad krzyżykiem oznacza błąd pionu optycznego. Rektyfikacja- za pomocą śrubek rektyfikacyjnych ustawiamy pion optyczny w połowie odcinka łączącego krzyżyki oznaczające dwa położenia znaczka centrującego.

W sprawdzanym teodolicie- brak błędu pionu optycznego.

4. Warunek kolimacji- oś celowa lunety powinna być prostopadła do poziomej osi obrotu

lunety.

•    Obranie dowolnego punktu na wysokości osi celowej i oznaczenie go krzyżykiem. Pomiar i odczyt z kręgu poziomego dla punktu w dwóch położeniach lunety ( Różnica dwukrotnego odczytu 200 gradów).

01    = 88* 32^c 4o^cc

02    = 288* 32^c 80“

K = ((02-01)-200*)/2 = 20“ - błąd kolimacji

•    Różnica inna niż 200 gradów oznacza błąd kolimacji. Rektyfikacja -ustawienie poprawnego odczytu za pomocą leniwki alidady.

Poprawione odczyty:

01    + K = 88* 32^c 60“

02    - K = 88* 32^c 60“

W sprawdzanym teodolicie- błąd kolimacji równy 20“.

5.    Warunek inklinacji- pozioma oś obrotu lunety powinna być prostopadła do osi głównej instrumentu.

•    Obranie punktu na pewnej wysokości i ustawienie liniału pod tym punktem na wysokości osi celowej. Wycelowanie do punktu i unieruchomienie alidady względem spodarki. Opuszczenie lunety i odczyt z łaty. Powtórzenie czynności w drugim położeniu lunety.

•    Różnica odczytu o +/- l-2mm oznacza podwójny błądinklinacji. Rektyfikacja- zmiana położenia poziomej osi obrotu lunety przez właściwe przesuniecie łożyska, w którym luneta jest osadzona.

W sprawdzanym teodolicie- brak błędu inklinacji.

6.    Warunek miejsca zera- przy poziomym położeniu lunety odczyt z kręgu pionowego powinien wynosić 100 lub 200 gradów.

•    Zaznaczenie punktu w pewnej odległości od stanowiska na wysokości osi celowej.Wycelowanie do punktu w dwóch położeniach lunety i odczyt z kręgu pionowego.

•    Suma odczytów z I i II położenia lunety różna niż 360 stopni oznacza podwójny błąd indeksu. Rektyfikacja-nastawienie w lunetce systemu odczytowego prawidłowo obliczonego odczytu.

W sprawdzanym teodolicie- brak błędu miejsca zera.
