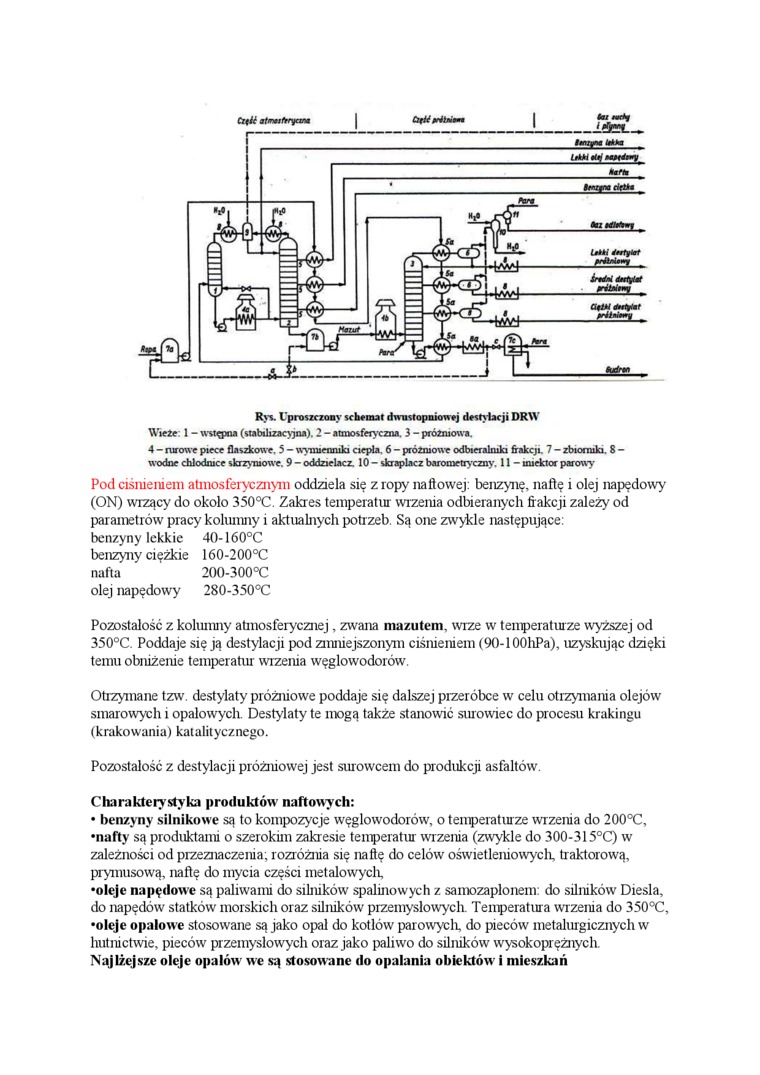

Rys. Uproszczony schemat dwustopniowej destylacji DRW

WieZe: 1 - wstępna (stabilizacyjna). 2 - atmosferyczna. 3 - próżniowa.

4 - rurowe piece daszkowe, 5 - wymienniki ciepła. 6 - próżniowe odbieralniki frakcji. 7 - zbiorniki 8 -wodne chłodnice skrzyniowe. 9 - oddzielacz. 10 - skraplacz barometryczny. 11 - miektor parowy

Pod ciśnieniem atmosferycznym oddziela się z ropy naftowej: benzynę, naftę i olej napędowy

(ON) wrzący do około 350°C. Zakres temperatur wrzenia odbieranych frakcji zależy od

parametrów pracy kolumny i aktualnych potrzeb. Są one zwykle następujące:

benzyny lekkie 40-160°C

benzyny ciężkie 160-200°C

nafta    200-300°C

olej napędowy 280-350°C

Pozostałość z kolumny atmosferycznej, zwana mazutem, wrze w temperaturze wyższej od 350°C. Poddaje sieją destylacji pod zmniejszonym ciśnieniem (90-100hPa), uzyskując dzięki temu obniżenie temperatur wrzenia węglowodorów.

Otrzymane tzw. destylaty próżniowe poddaje się dalszej przeróbce w celu otrzymania olejów smarowych i opalowych. Destylaty te mogą także stanowić surowiec do procesu krakingu (krakowania) katalitycznego.

Pozostałość z destylacji próżniowej jest surowcem do produkcji asfaltów.

Charakterystyka produktów naftowych:

• benzyny silnikowe są to kompozycje węglowodorów, o temperaturze wrzenia do 200°C, •nafty są produktami o szerokim zakresie temperatur wrzenia (zwykle do 300-315°C) w zależności od przeznaczenia; rozróżnia się naftę do celów oświetleniowych, traktorową, prymusową, naftę do mycia części metalowych,

•oleje napędowe są paliwami do silników spalinowych z samozapłonem: do silników Diesla, do napędów statków' morskich oraz silników przemysłowych. Temperatura wrzenia do 350°C, •oleje opalowe stosowane są jako opal do kotłów parowych, do pieców metalurgicznych w hutnictwie, pieców' przemysłowych oraz jako paliwo do silników wysokoprężnych.

Najlżejsze oleje opałów we są stosowane do opalania obiektów i mieszkań
