Dyfuzor, konfuzor

Przewody o zmiennym przekroju stosuje się najczęściej jako odcinki przejściowe, mające na celu złagodzenie zmiany wymiarów między dwoma połączonymi przewodami o różnych przekrojach. Gdy przekrój ten rośnie mówimy o konfuzor ze. zaś w przeciwnym razie o dyfuzorze. Odcinek przewodu o takim cliarakterze musi mieć ograniczoną długość bowiem wywoływany przezeń efekt pozytywny (złagodzenie zakłóceń, a więc zmniejszenie strat energii mechanicznej) musi kompensować istotną cechę negatywną, jaką jest znaczny koszt wykonania takiego przewodu. Odcinki te nabierają cliarakteru kształtki więc wywolywują straty lokalne.

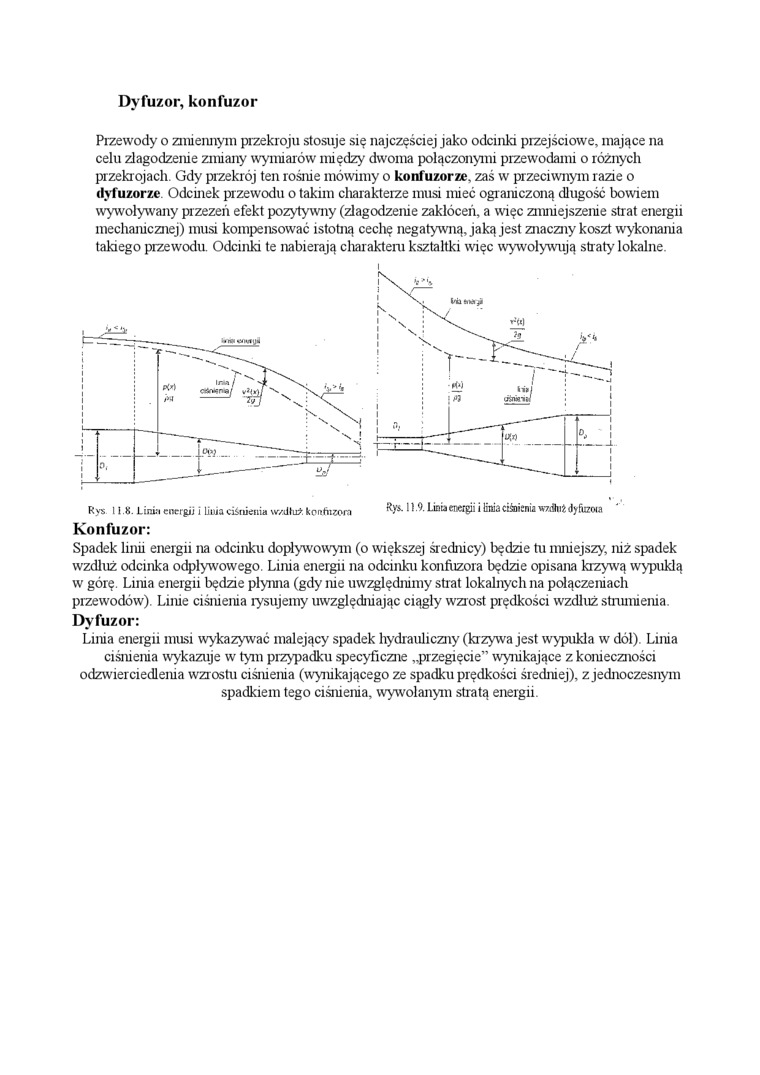

Rys 11.8. Linia energii i linia ciśnienia w/dłu* kpnhuora    Lota energii i fojia Ctinitnia wzJtii dyfuzwa

Konfuzor:

Spadek linii energii na odcinku dopływowym (o większej średnicy) będzie tu mniejszy, niż spadek wzdłuż odcinka odpływowego. Linia energii na odcinku konfuzora będzie opisana krzywą wypukłą w górę. Linia energii będzie płynna (gdy nie uwzględnimy strat lokalnych na połączeniach pizewodów). Linie ciśnienia rysujemy uwzględniając ciągły wzrost prędkości wzdłuż strumienia. Dyfuzor:

Linia energii musi wykazywać malejący spadek hydrauliczny (krzywa jest wypukła w dół). Linia ciśnienia wykazuje w tym przypadku specyficzne „przegięcie” wynikające z konieczności odzwierciedlenia wzrostu ciśnienia (wynikającego ze spadku prędkości średniej), z jednoczesnym spadkiem tego ciśnienia, wywołanym stratą energii.
