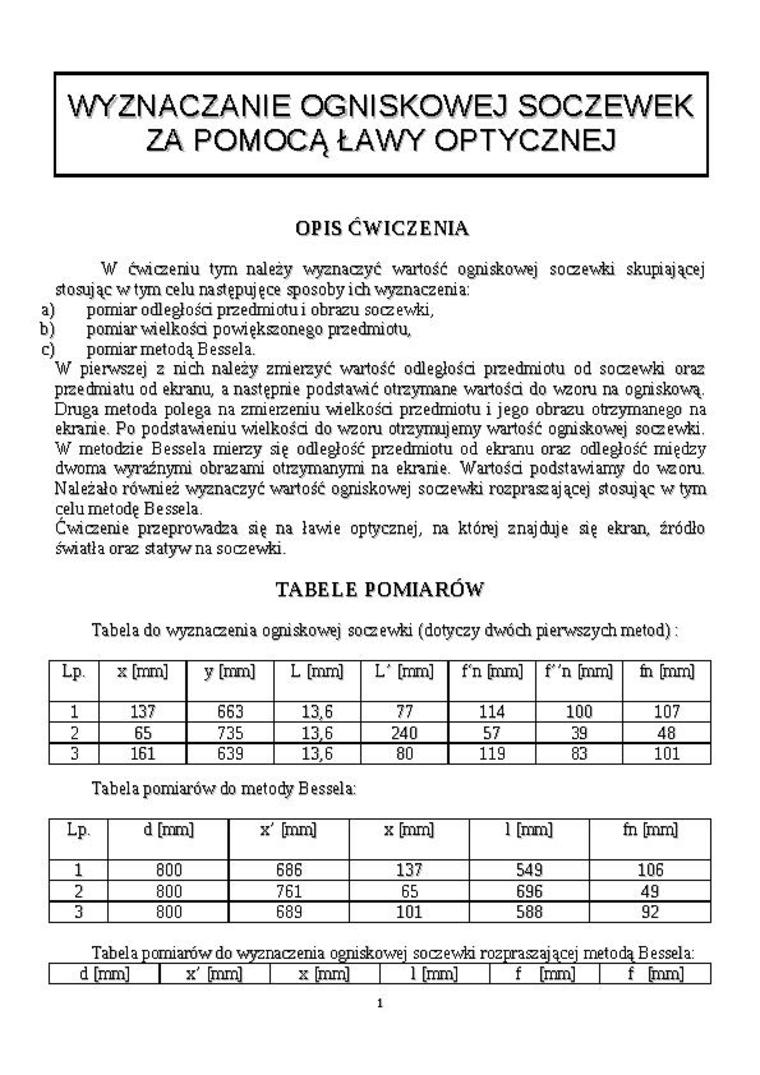

WYZNACZANIE OGNISKOWEJ SOCZEWEK ZA POMOCĄ ŁAWY OPTYCZNEJ


OPIS ĆWICZENIA

W ćwiczeniu tym należy wyznaczyć wartość ogniskowej soczewki skupiającej st o suj ąc w tym ce lu na st ępuj ę ce sp o s oby i ch wyznacz eni a:

a)    pomiar odległość przedmiotu i obrazu socz ewki,

b)    pomiar wielkość powiększonego przedmiotu,

c)    pomiar metodą Bessela.

W pierwszej z nich należy zmierzyć wartość odległość przedmiotu od soczewki oraz pizednuatu od ekranu, a następnie podstawić otizymane wartość do wzoru na ogniskową. Druga metoda polega na zmierzeniu wielkość przedmiotu i jego obrazu otrzymanego na ekranie. Po podstawieniu wielkość do wzom otrzymujemy wartość ogniskowej soczewki. W metodzie Bessela mierzy się odległość przedmiotu od ekranu oraz odległość między dwoma wyraźnymi obrazami otrzymanymi na ekranie. Wartość podstawiamy do wzoru. Należało również wyznaczyć wartość ogniskowej soczewki rozpraszającej stosując w tym celu metodę Bessela.

Ćwiczenie przeprowadza się na ławie optycznej, na której znajduje się ekran, źródło światła oraz statyw na soczewki.

TABELE POMIARÓW

Tabela do wyznaczenia ogniskowej soczewki (dotyczy dwóch pierwszych metod):

Lp.

x [mm]

y [mm]

L [mm]

1/ [mm]

fn [mm]

f"n [mm]

fn [mm]

1

137

663

13,6

77

114

100

107

2

65

735

13.6

240

57

39

48

3

161

639

13,6

80

119

83

101

Tabela pomiarów do metody Bessela:

Lp.

d [mm]

x' [mm]

x [mm]

1 [mm]

fn [mm]

1

800

686

137

549

106

2

800

761

65

696

49

3

800

689

101

588

92

Tabela pomiarów do wyznaczenia ogniskowej soczewki rozpraszającej metodąBessela

d [mm] | x' [mm] | x [mm]


1 [mm]


f [mm] f [mm]


i
