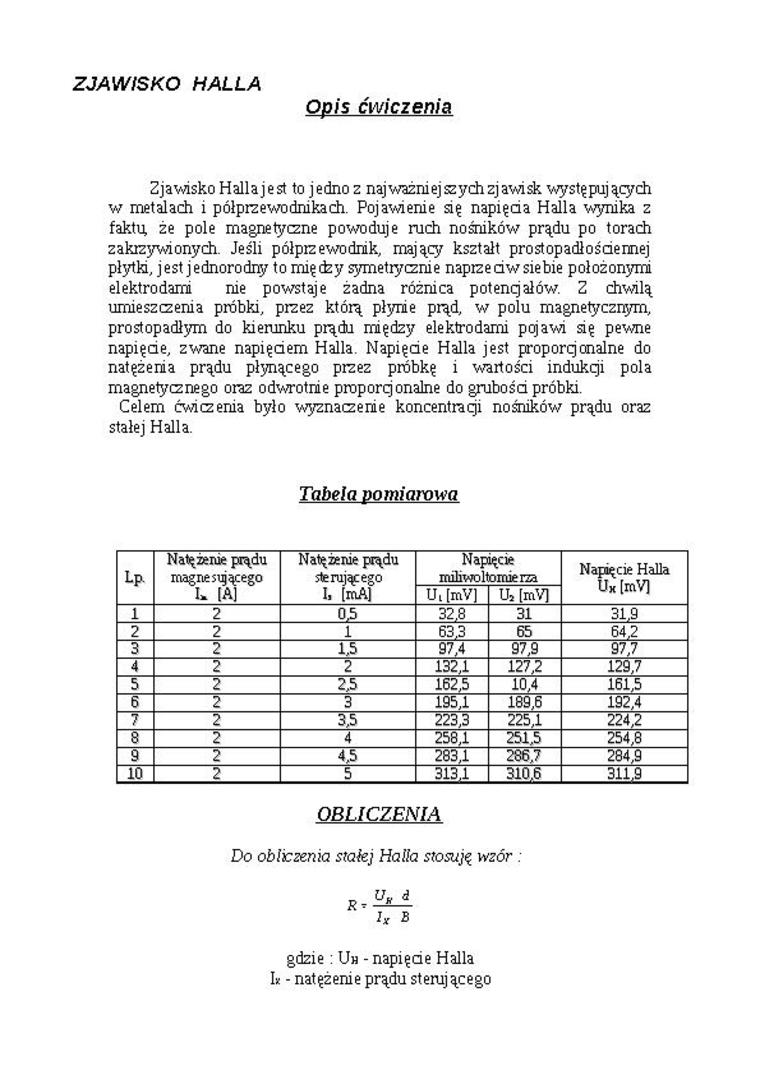

Zjawisko Halla jest to jedno 2 naj ważni ej szych zjawisk występuj ących w metkach i półprzewodnikach. Pojawienie się napięcia Halla wynika z faktu, że pole magnetyczne powoduje ruch nośników prądu po torach zakrzywionych. Jeśli półprzewodnik, mający kształt prost opadł o ściennej płytki, j est j ednorodny to mię dzy symetrycznie naprze dw siebie położonymi elektrodami me powstaje żadna różnica potencjałów. 2 chwilą umieszczenia próbki, przez którą płynie prąd, w polu magnetycznym, prostopadłym do kierunku prądu między elektrodami pojawi się pewne napięcie, zwane napiędem Halla. Napięcie Halla jest proporgonalne do natężenia prądu płynącego przez próbkę i wartości indukcji pola magnetycznego oraz odwrotnie proporcjonalne do grubośd próbki.
Celem ćwiczenia było wyznaczenie koncentracji nośników prądu oraz stałej Halla.
Tabela pomiarowa
Lp. |
Natężenie prądu magne sującego U (AJ |
Natężenie prądu sterującego I. [mAl |
Napięcie miliwolto mierzą |
Napięcie Halla Ux [mV] | |
Ui [mV] |
U5 [mV] | ||||
1 |
2 |
0,5 |
32,8 |
31 |
31,9 |
2 |
2 |
1 |
63,3 |
65 |
64,2 |
3 |
2 |
1,5 |
97,4 |
97,9 |
97,7 |
4 |
2 |
2 |
132,1 |
127,2 |
129,7 |
5 |
2 |
2,5 |
162,5 |
10,4 |
161,5 |
6 |
2 |
3 |
195,1 |
189,6 |
192,4 |
7 |
2 |
3,5 |
223,3 |
225,1 |
224,2 |
8 |
2 |
4 |
258,1 |
251,5 |
254,8 |
9 |
2 |
4,5 |
283,1 |
286,7 |
284,9 |
10 |
2 |
5 |
313,1 |
310,6 |
311,9 |
OBLICZENIA
Do obliczenia stałej Halla stosuję, wzór :
R -
ZjlA
lx B
gdzie : Uh - napięcie Halla I* - natężenie prądu sterującego
