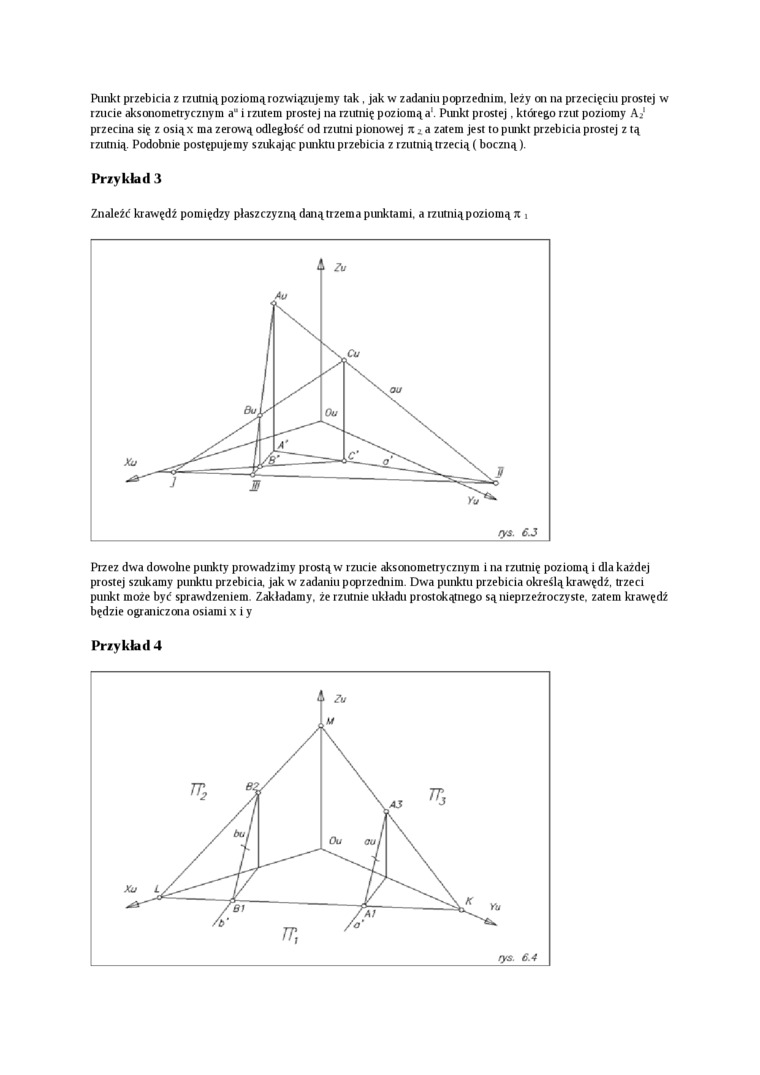

Punkt przebicia z rzutnią poziomą rozwiązuje my tak , jak w zadaniu poprzednim, leży on na przecięciu prostej w rzucie aksonometrycznym a^u i rzutem prostej na rzutnię poziomą a¹. Punkt prostej, którego rzut poziomy A>‘ przecina się z osią x ma zerową odległość od rzutiu pionowej ji > a zatem jest to pimkt przebicia prostej z tą rzunuą. Podobnie postępujemy szukając punktu przebicia z rzumiątTzecią( boczną).

Przykład 3

Znaleźć krawędź pomiędzy płaszczyzną daną trzema punktami, a rzutnią poziomą n i

Przez dwa dowobie punkty prowadzimy prostą w rzucie aksonometrycznym i na rzutnię poziomą i dla każdej prostej szukamy punktu przebicia, jak w zadaniu poprzednim. Dwa punktu przebicia określą krawędź, trzeci punkt może być sprawdzeniem. Zakładamy, że rzutnie układu prostokątnego są nieprzeźroczyste, zatem krawędź będzie ograniczona osiami x i y

Przykład 4
