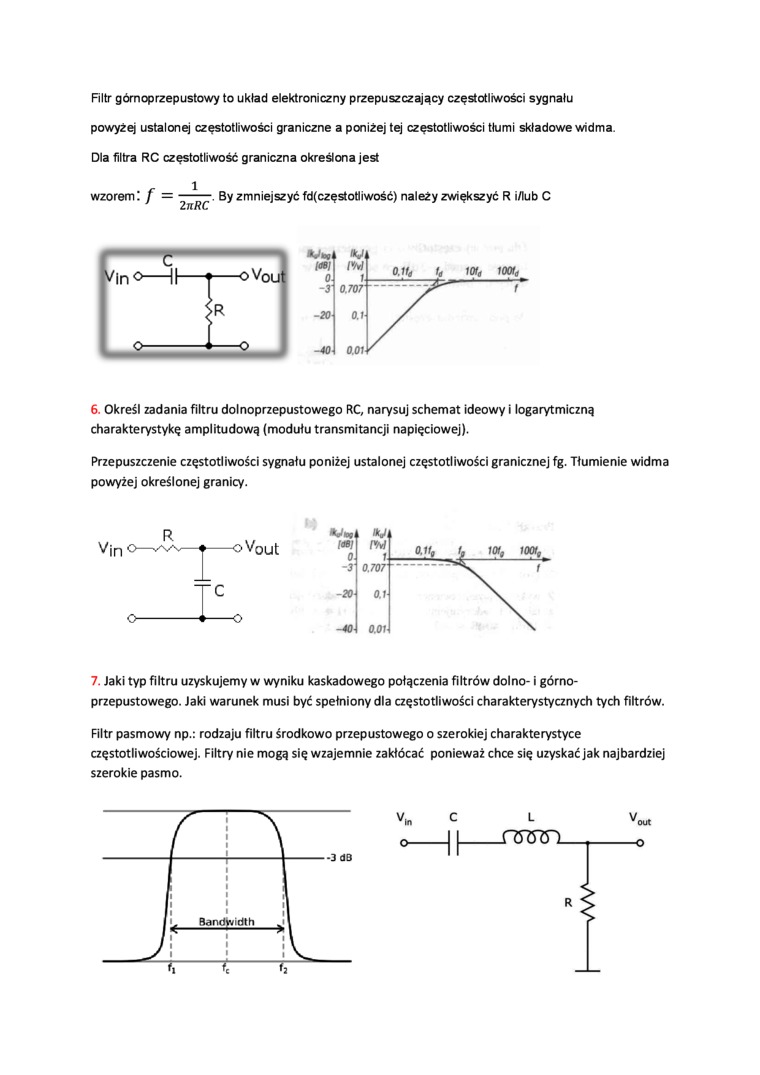

Filtr gómoprzepustowy to układ elektroniczny przepuszczający częstotliwości sygnału powyżej ustalonej częstotliwości graniczne a poniżej tej częstotliwości tłumi składowe widma. Dla filtra RC częstotliwość graniczna określona jest _c 1

wzorem! / — ^ ^ . By zmniejszyć fd(częstotliwość) należy zwiększyć R i/lub C

-e- Vin O-11 t oVqm	V* /<*/ o	tkj 1	o.iu U 101d iootd
	-3	0.707	f
R	-20-	0.1
O-i-O	-40	0.01

6. Określ zadania filtru dolnoprzepustowego RC, narysuj schemat ideowy i logarytmiczną charakterystykę amplitudową (modułu transmitancji napięciowej).

Przepuszczenie częstotliwości sygnału poniżej ustalonej częstotliwości granicznej fg. Tłumienie widma powyżej określonej granicy.

7. Jaki typ filtru uzyskujemy w wyniku kaskadowego połączenia filtrów dolno- i górno-przepustowego. Jaki warunek musi być spełniony dla częstotliwości charakterystycznych tych filtrów.

Filtr pasmowy np.: rodzaju filtru środkowo przepustowego o szerokiej charakterystyce częstotliwościowej. Filtry nie mogą się wzajemnie zakłócać ponieważ chce się uzyskać jak najbardziej szerokie pasmo.
