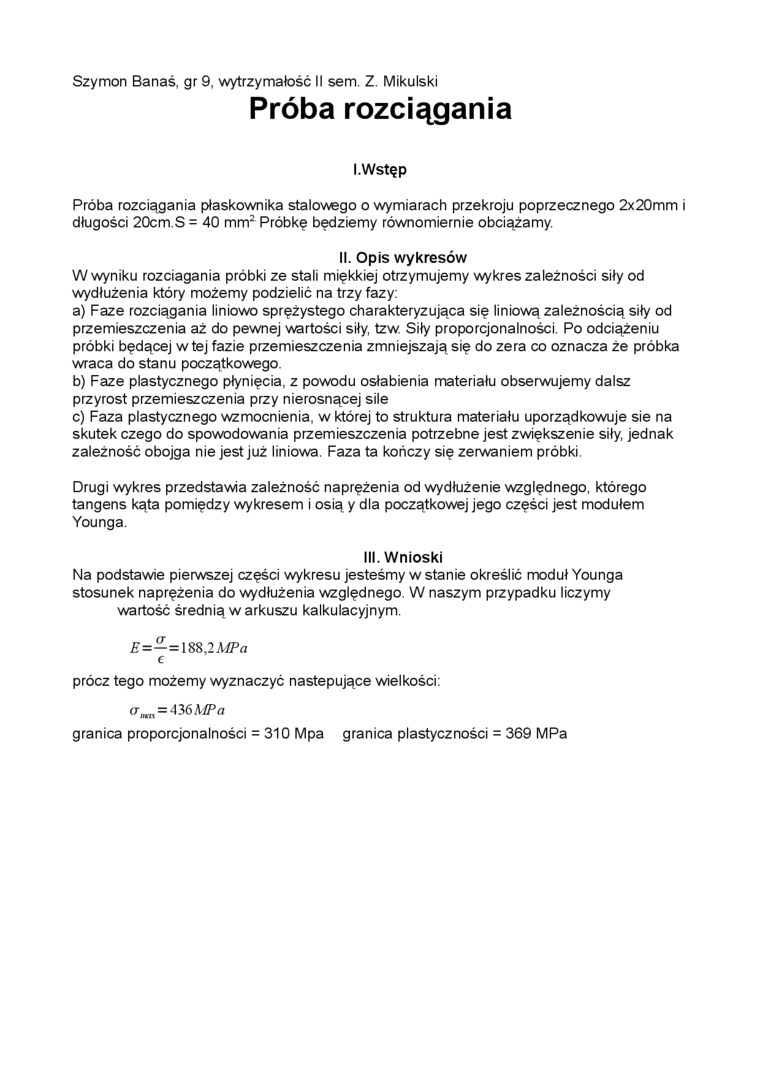

Szymon Banaś, gr 9, wytrzymałość II sem. Z. Mikulski

Próba rozciągania

I. Wstęp

Próba rozciągania płaskownika stalowego o wymiarach przekroju poprzecznego 2x20mm długości 20cm.S = 40 mm2 Próbkę będziemy równomiernie obciążamy.

II. Opis wykresów

W wyniku rozciągania próbki ze stali miękkiej otrzymujemy wykres zależności siły od wydłużenia który możemy podzielić na trzy fazy:

a)    Fazę rozciągania liniowo sprężystego charakteryzująca się liniową zależnością siły od przemieszczenia aż do pewnej wartości siły, tzw. Siły proporcjonalności. Po odciążeniu próbki będącej w tej fazie przemieszczenia zmniejszają się do zera co oznacza że próbka wraca do stanu początkowego.

b)    Fazę plastycznego płynięcia, z powodu osłabienia materiału obserwujemy dalsz przyrost przemieszczenia przy nierosnącej sile

c)    Faza plastycznego wzmocnienia, w której to struktura materiału uporządkowuje sie na skutek czego do spowodowania przemieszczenia potrzebne jest zwiększenie siły, jednak zależność obojga nie jest już liniowa. Faza ta kończy się zerwaniem próbki.

Drugi wykres przedstawia zależność naprężenia od wydłużenie względnego, którego tangens kąta pomiędzy wykresem i osią y dla początkowej jego części jest modułem Younga.

III. Wnioski

Na podstawie pierwszej części wykresu jesteśmy w stanie określić moduł Younga stosunek naprężenia do wydłużenia względnego. W naszym przypadku liczymy wartość średnią w arkuszu kalkulacyjnym.

E=-=l8S,2MPa

prócz tego możemy wyznaczyć następujące wielkości:

=436MPa

granica proporcjonalności = 310 Mpa granica plastyczności = 369 MPa
