Kom pożyty

Kom pożyty

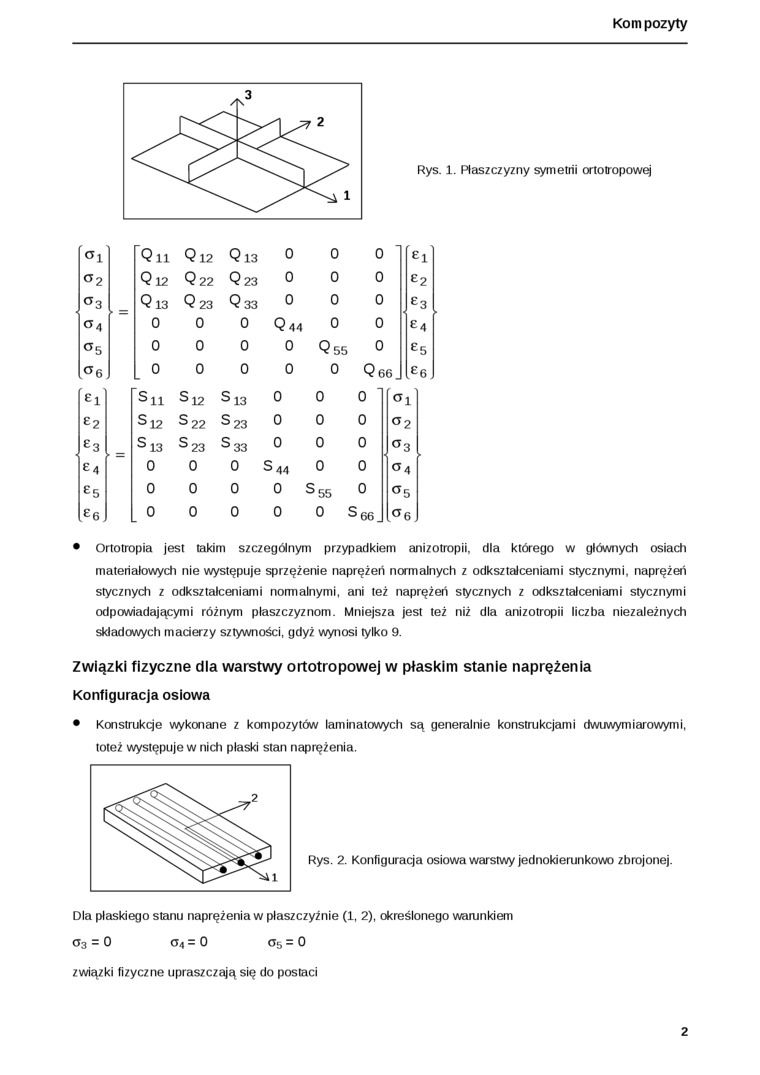

Rys. 1. Płaszczyzny symetrii ortotropowej

<*1		Qll	Ql2	Q 13	0	0	0				t	1
°2		Q12	Q 22	Q 23	0	0	0				e	2
°3		Ql3	Q 23	Q 33	0	0	0				e	3
o4		0	0	0	Q44	0	0				e	4
		0	0	0	0	Q 55	0				e	5
		0	0	0	0	0	Q 66.				^e6
^Ei		(/) h* H*	S12	S 13	0	0	0		a		1
^e2		Si2	s22	S 23	0	0	0		a		2
^e3		^S13	^S23	^S33	0	0	0		a:
^E 4		0	0	0	S44	0	0		a
^eS		0	0	0	0	^S55	0		0.
^e6		0	0	0	0	0	^S66_		a	6

• Ortotropia jest takim szczególnym przypadkiem anizotropii, dla którego w głównych osiach materiałowych nie występuje sprzężenie naprężeń normalnych z odkształceniami stycznymi, naprężeń stycznych z odkształceniami normalnymi, ani też naprężeń stycznych z odkształceniami stycznymi odpowiadającymi różnym płaszczyznom. Mniejsza jest też niż dla anizotropii liczba niezależnych składowych macierzy sztywności, gdyż wynosi tylko 9.

Związki fizyczne dla warstwy ortotropowej w płaskim stanie naprężenia

Konfiguracja osiowa

• Konstrukcje wykonane z kompozytów laminatowych są generalnie konstrukcjami dwuwymiarowymi, toteż występuje w nich płaski stan naprężenia.

Rys. 2. Konfiguracja osiowa warstwy jednokierunkowo zbrojonej.

Dla płaskiego stanu naprężenia w płaszczyźnie (1, 2), określonego warunkiem o₃ = 0    o₄ = 0    o₅ = 0

związki fizyczne upraszczają się do postaci

2
