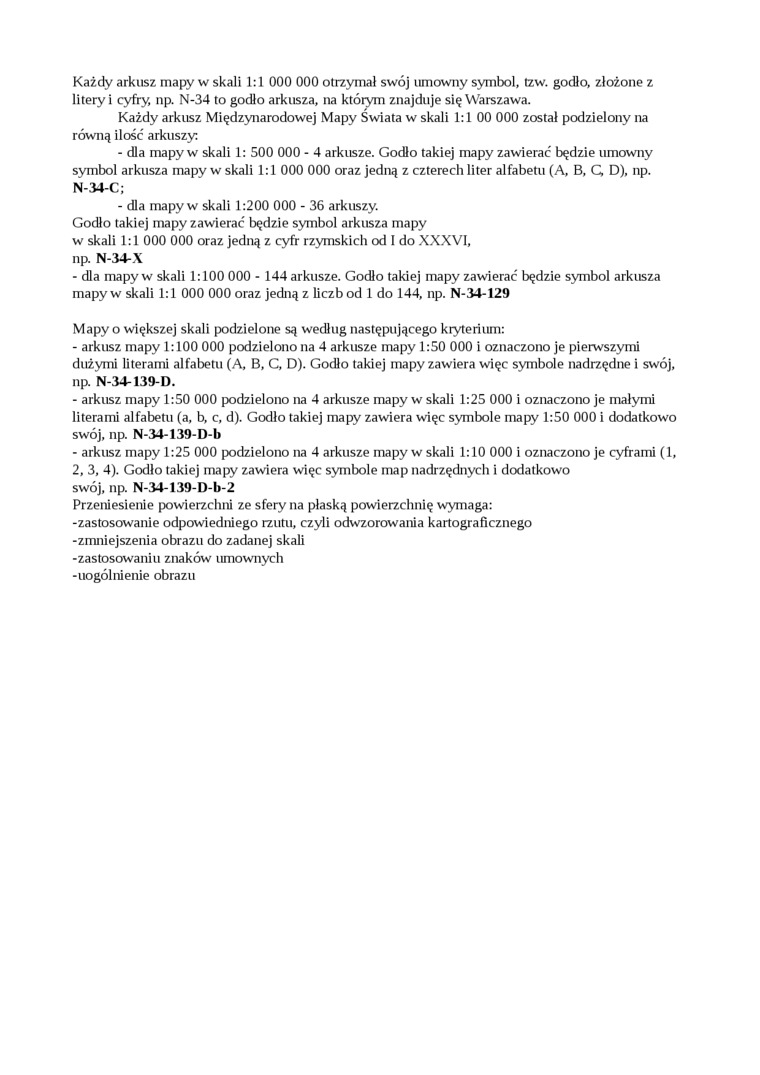

Każdy arkusz mapy w skali 1:1 000 000 otrzymał swój umowny symbol, tzw. godło, złożone z litery i cyfry, np. N-34 to godło arkusza, na którym znajduje się Warszawa.

Każdy arkusz Międzynarodowej Mapy Świata w skali 1:1 00 000 został podzielony na równą ilość arkuszy:

-    dla mapy w skali 1: 500 000 - 4 arkusze. Godło takiej mapy zawierać będzie umowny symbol arkusza mapy w skali 1:1 000 000 oraz jedną z czterech liter alfabetu (A, B, C, D), np. N-34-C;

-    dla mapy w skali 1:200 000 - 36 arkuszy.

Godło takiej mapy zawierać będzie symbol arkusza mapy

w skali 1:1 000 000 oraz jedną z cyfr rzymskich od I do XXXVI, np. N-34-X

-    dla mapy w skali 1:100 000 - 144 arkusze. Godło takiej mapy zawierać będzie symbol arkusza mapy w skali 1:1 000 000 oraz jedną z liczb od 1 do 144, np. N-34-129

Mapy o większej skali podzielone są według następującego kryterium:

-    arkusz mapy 1:100 000 podzielono na 4 arkusze mapy 1:50 000 i oznaczono je pierwszymi dużymi literami alfabetu (A, B, C, D). Godło takiej mapy zawiera więc symbole nadrzędne i swój, np. N-34-139-D.

-    arkusz mapy 1:50 000 podzielono na 4 arkusze mapy w skali 1:25 000 i oznaczono je małymi literami alfabetu (a, b, c, d). Godło takiej mapy zawiera więc symbole mapy 1:50 000 i dodatkowo swój, np. N-34-139-D-b

-    arkusz mapy 1:25 000 podzielono na 4 arkusze mapy w skali 1:10 000 i oznaczono je cyframi (1, 2, 3, 4). Godło takiej mapy zawiera więc symbole map nadrzędnych i dodatkowo

swój, np. N-34-139-D-b-2

Przeniesienie powierzchni ze sfery na płaską powierzchnię wymaga:

-zastosowanie odpowiedniego rzutu, czyli odwzorowania kartograficznego -zmniejszenia obrazu do zadanej skali -zastosowaniu znaków umownych -uogólnienie obrazu
