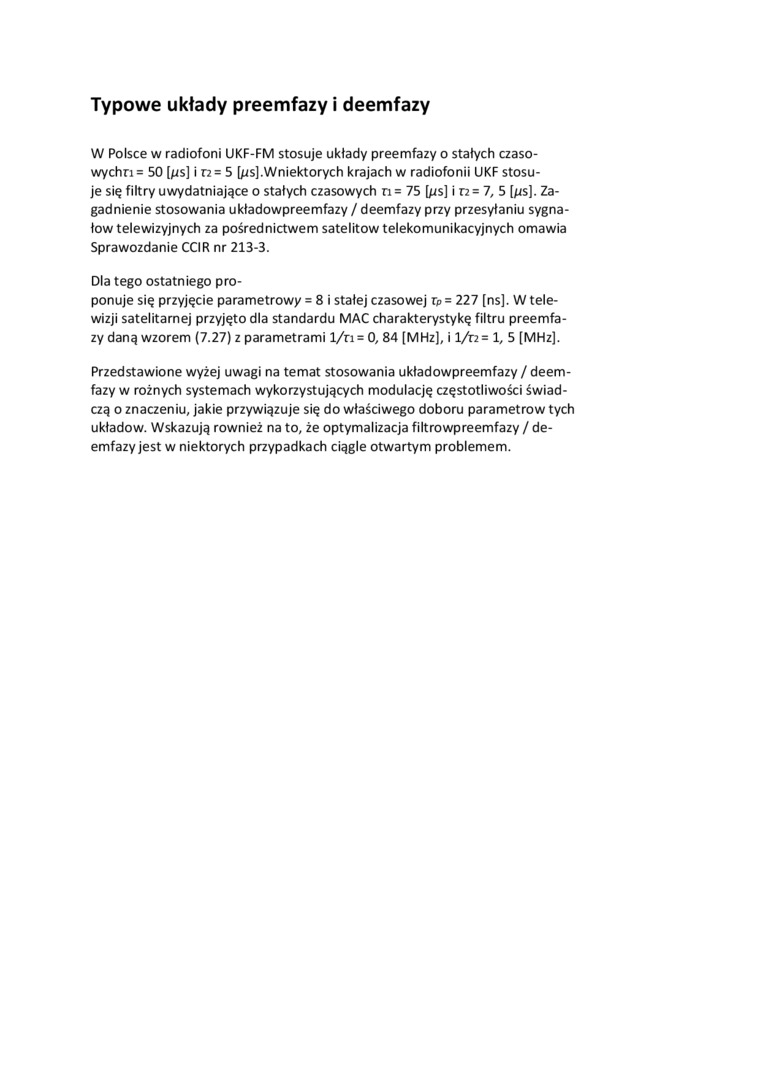

Typowe układy preemfazy i deemfazy

W Polsce w radiofoni UKF-FM stosuje układy preemfazy o stałych czaso-wychn = 50 [fis] i n= 5 foisj.Wniektorych krajach w radiofonii UKF stosuje się filtry uwydatniające o stałych czasowych n = 75 [ys] i n = 7, 5 [/isj. Zagadnienie stosowania układowpreemfazy / deemfazy przy przesyłaniu sygnałów telewizyjnych za pośrednictwem satelitów telekomunikacyjnych omawia Sprawozdanie CCIR nr 213-3.

Dla tego ostatniego proponuje się przyjęcie parametrowy = 8 i stałej czasowej ip = 227 [nsj. W telewizji satelitarnej przyjęto dla standardu MAC charakterystykę filtru preemfazy daną wzorem (7.27) z parametrami 1/n = 0, 84 (MHz), i l/r2 = 1, 5 [MHz].

Przedstawione wyżej uwagi na temat stosowania układowpreemfazy/deemfazy w rożnych systemach wykorzystujących modulację częstotliwości świadczą o znaczeniu, jakie przywiązuje się do właściwego doboru parametrów tych układów. Wskazują również na to, że optymalizacja filtrowpreemfazy / deemfazy jest w niektórych przypadkach ciągle otwartym problemem.
