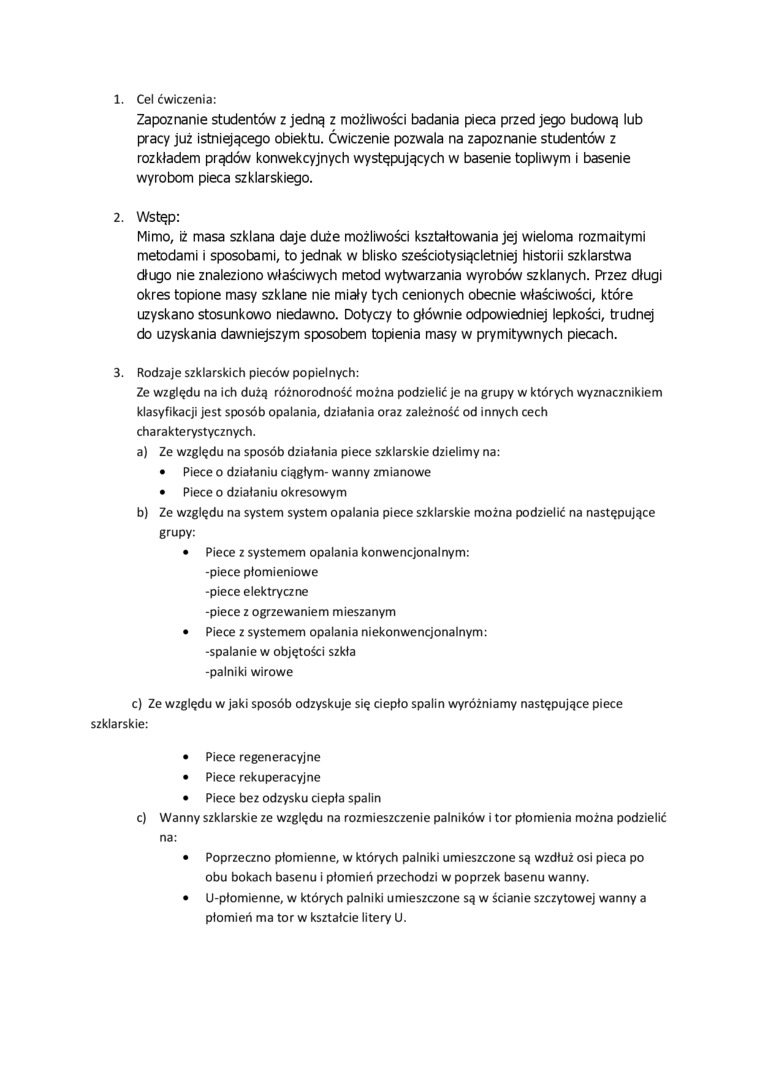

1.    Cel ćwiczenia:

Zapoznanie studentów z jedną z możliwości badania pieca przed jego budową lub pracy już istniejącego obiektu. Ćwiczenie pozwala na zapoznanie studentów z rozkładem prądów konwekcyjnych występujących w basenie topliwym i basenie wyrobom pieca szklarskiego.

2.    Wstęp:

Mimo, iż masa szklana daje duże możliwości kształtowania jej wieloma rozmaitymi metodami i sposobami, to jednak w blisko sześciotysiącletniej historii szklarstwa długo nie znaleziono właściwych metod wytwarzania wyrobów szklanych. Przez długi okres topione masy szklane nie miały tych cenionych obecnie właściwości, które uzyskano stosunkowo niedawno. Dotyczy to głównie odpowiedniej lepkości, trudnej do uzyskania dawniejszym sposobem topienia masy w prymitywnych piecach.

3.    Rodzaje szklarskich pieców popielnych:

Ze względu na ich dużą różnorodność można podzielić je na grupy w których wyznacznikiem klasyfikacji jest sposób opalania, działania oraz zależność od innych cech charakterystycznych.

a)    Ze względu na sposób działania piece szklarskie dzielimy na:

•    Piece o działaniu ciągłym- wanny zmianowe

•    Piece o działaniu okresowym

b)    Ze względu na system system opalania piece szklarskie można podzielić na następujące grupy:

•    Piece z systemem opalania konwencjonalnym:

-piece płomieniowe

-piece elektryczne

-piece z ogrzewaniem mieszanym

•    Piece z systemem opalania niekonwencjonalnym:

-spalanie w objętości szkła

-palniki wirowe

c) Ze względu w jaki sposób odzyskuje się ciepło spalin wyróżniamy następujące piece szklarskie:

•    Piece regeneracyjne

•    Piece rekuperacyjne

•    Piece bez odzysku ciepła spalin

c)    Wanny szklarskie ze względu na rozmieszczenie palników i tor płomienia można podzielić na:

•    Poprzeczno płomienne, w których palniki umieszczone są wzdłuż osi pieca po obu bokach basenu i płomień przechodzi w poprzek basenu wanny.

•    U-płomienne, w których palniki umieszczone są w ścianie szczytowej wanny a płomień ma tor w kształcie litery U.
