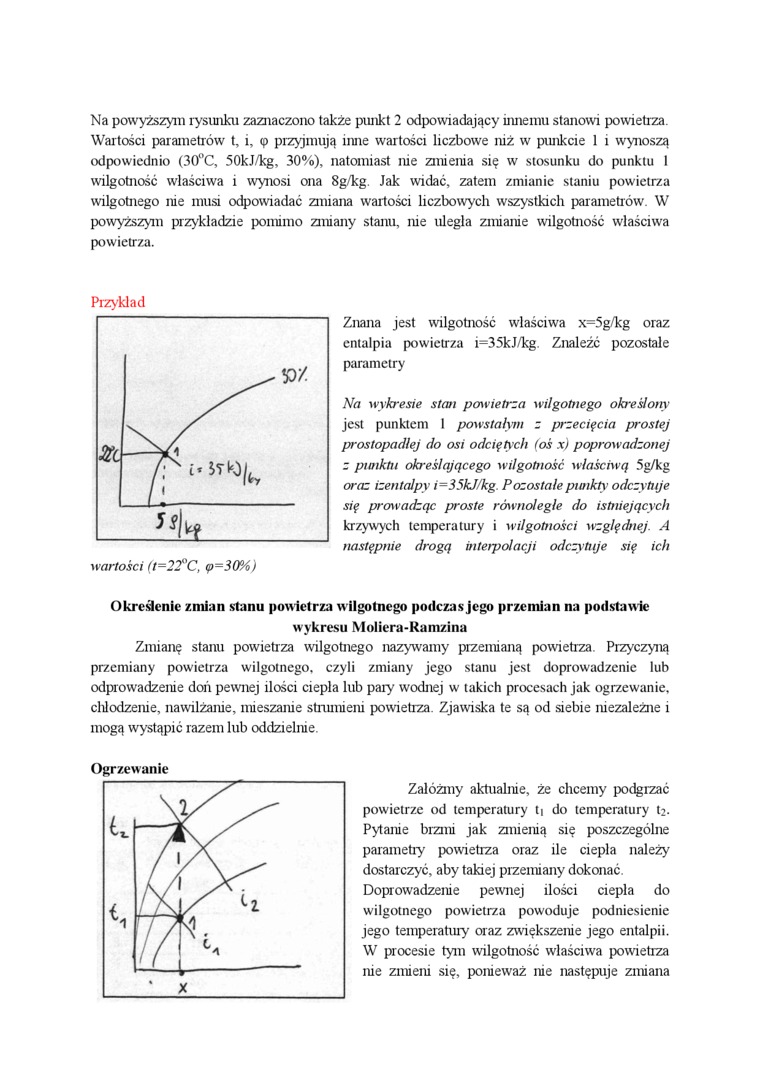

Na powyższym rysunku zaznaczono także punkt 2 odpowiadający innemu stanowi powietrza. Wartości parametrów t, i, <p przyjmują inne wartości liczbowe niż w pimkcie 1 i wynoszą odpowiednio (30°C, 50kJ/kg, 30%), natomiast nie zmienia się w stosunku do punktu I wilgotność właściwa i wynosi ona 8g/kg. Jak widać, zatem zmianie staniu powietrza wilgotnego nie musi odpowiadać zmiana wartości liczbowych wszystkich parametrów. W powyższym przykładzie pomimo zmiany stanu, nie uległa zmianie wilgotność właściwa powietrza.

Przykład

wartości (t=22°C, <p=30%)

Znana jest wilgotność właściwa x=5g/kg oraz entalpia powietrza i=35kJ/kg. Znaleźć pozostałe parametry

Na wykresie stan powietrza wilgotnego określony jest punktem 1 powstałym z przecięcia prostej prostopadłej do osi odciętych (oś x) poprowadzonej z punktu określającego wilgotność właściwą 5g/kg oraz izentalpy i=35kJ/kg. Pozostałe pwikty odczytuje się prowadząc proste równoległe do istniejących krzywych temperatury i wilgotności względnej. A następnie drogą interpolacji odczytuje się ich

Określenie zmian stanu powietrza w ilgotnego podczas jego przemian na podstawie wykresu Moliera-Kamzina

Zmianę stanu powietrza wilgotnego nazywamy przemianą powietrza. Przyczyną przemiany powietrza wilgotnego, czyli zmiany jego stanu jest doprowadzenie lub odprowadzenie doń pewmej ilości ciepła lub pary wodnej w takich procesach jak ogrzewanie, clilodzenie, nawilżanie, mieszanie strumieni powietrza. Zjawiska te są od siebie niezależne i mogą wystąpić razem lub oddzielnie.

Ogrzewanie

Załóżmy aktualnie, że chcemy podgrzać powietrze od temperatury t| do temperatury t2. Pytanie bizmi jak zmienią się poszczególne parametry powietrza oraz ile ciepła należy dostarczyć, aby takiej przemiany dokonać. Doprowadzenie pewnej ilości ciepła do wilgotnego powietrza powoduje podniesienie jego temperatury oraz zwiększenie jego entalpii. W procesie tym wilgotność właściwa powietrza nie zmieni się, ponieważ nie następuje zmiana
