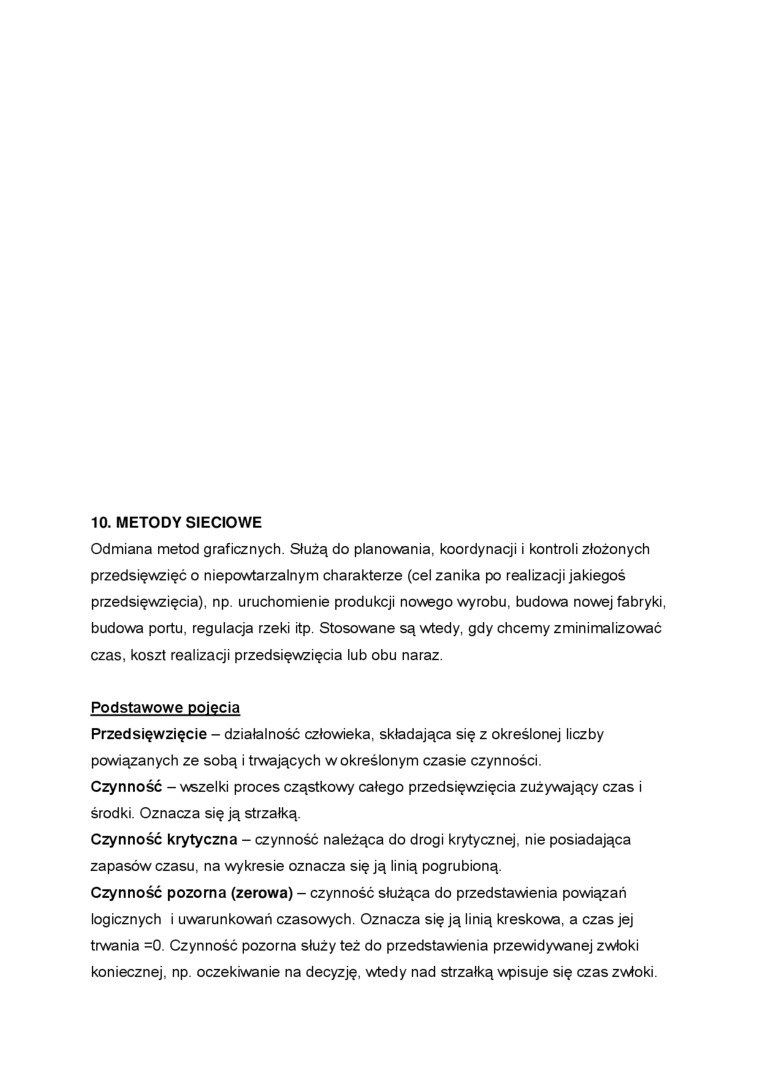

10. METODY SIECIOWE

Odmiana metod graficznych. Służą do planowania, koordynacji i kontroli złożonych przedsięwzięć o niepowtarzalnym charakterze (cel zanika po realizacji jakiegoś przedsięwzięcia), np. uruchomienie produkcji nowego wyrobu, budowa nowej fabryki, budowa portu, regulacja rzeki itp. Stosowane są wtedy, gdy chcemy zminimalizować czas, koszt realizacji przedsięwzięcia lub obu naraz.

Podstawowe pojęcia

Przedsięwzięcie - działalność człowieka, składająca się z określonej liczby powiązanych ze sobą i trwających w określonym czasie czynności.

Czynność - wszelki proces cząstkowy całego przedsięwzięcia zużywający czas i środki. Oznacza się ją strzałką.

Czynność krytyczna - czynność należąca do drogi krytycznej, nie posiadająca zapasów czasu, na wykresie oznacza się ją linią pogrubioną.

Czynność pozorna (zerowa) - czynność służąca do przedstawienia powiązań logicznych i uwarunkowań czasowych. Oznacza się ją linią kreskowa, a czas jej trwania =0. Czynność pozorna służy też do przedstawienia przewidywanej zwłoki koniecznej, np. oczekiwanie na decyzję, wtedy nad strzałką wpisuje się czaszrMoki.
