Część 1 13. BELKI CIĄGLE STATYCZNIE NIEWYZNACZALNE 11

Część 1 13. BELKI CIĄGLE STATYCZNIE NIEWYZNACZALNE 11

(13.34)

fo-S^a'=hvŚ°'+Y,S^,'^]lwX_l

Wobec tego linia wpływu momentu w przekroju a-a w układzie statycznie niewyznaczalnym wynosi:

(13.35)

gdzie:

Ar A/" - lima wpływu momentu w^r przekroju a-a belki w układzie podstawowym (statyczme wyznacz alnym). M ‘    - wartość momentu zginającego w^r przekroju a-a w stame X, = 1.

Rozpocznijmy od wyznaczeiua linii wpływu momentu w pizekroju a-a belki w układzie podstawowym od w^rędrującej siły jedynkowej. Dla układu podstawow^rego moment w przekroju a-a będzie różny od zera. wtedy gdy siła poruszająca się obciąża przęsło (k-l,k),w którym zlokalizowały jest pizekrój a-a

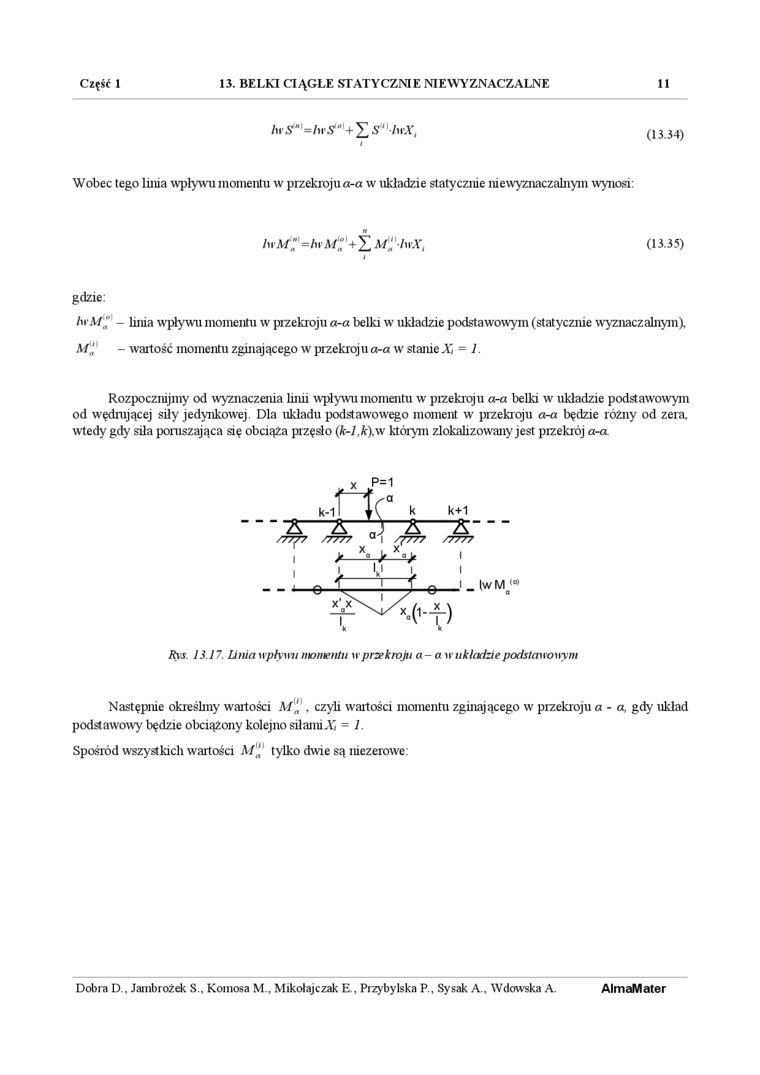

Rys. 13.17. Linia npłynv momentu w przekroju a- a u układzie podstawowym

Następnie określmy wartości M"'. czyli wartości momentu zginającego w przekroju a-a, gdy układ podstawowy będzie obciążony kolejno siłami A) = 1.

Spośród wszystkich w^raitości tylko dwie są mezerowe:

AlmaMater

Dobra D.. Jambrożek S.. Komosa M., Mikołajczak E.. Przybylska P.. Sysak A.. Wdowska A.
