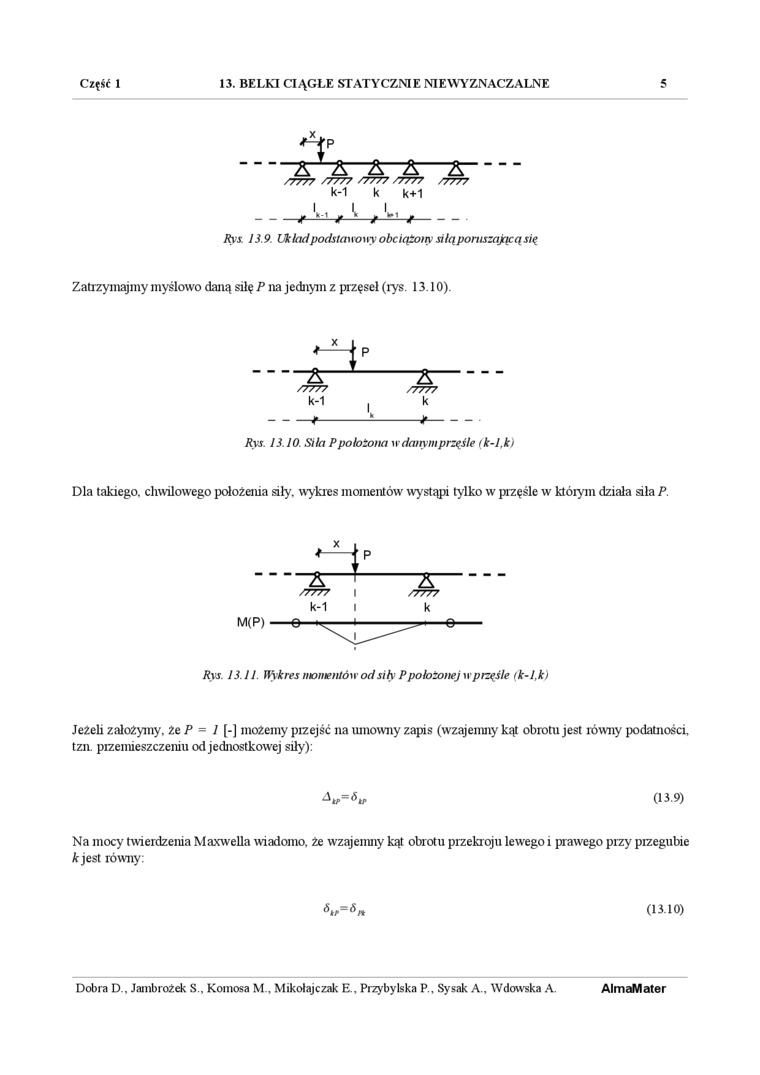

Część 1 13. BELKI CIĄGLE STATYCZNIE NIEWYZNACZALNE 5

----A A    A    A—A----

/7777 /7777 ///// /////    /7777

k-1 k    k+1

—

Rys. 13.9 Układ podstawowy obciążony siłąporuszajrfcąsię

Zatrzymajmy myślowo daną siłę P na jednym z przęseł (rys. 13.10).

S7777    /////

k-1    ₍    k

---*---*----

Rys 13.10. Siła P położona w danym przęśle (k-l,k)

Dla takiego, chwilowego położenia siły. wykres momentów' wy stąpi tylko w przęśle w którym działa siła P.

Rys. 13.11.    kres momentów od siły P położonej w przęśle (k-l,k)

Jeżeli założymy, że P = 1 [-] możemy pizejść na umowny zapis (wzajemny kąt obrotu jest równy podatności, tzn. przemieszczeniu od jednostkowej siły):

(13.9)

Na mocy twierdzenia Maxwella wiadomo, że wzajemny kąt obrotu przekr oju lewego i prawego przy przegubie kjest równy:

(13 10)

AlmaMater

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P.. Sysak A.. Wdowska A.
