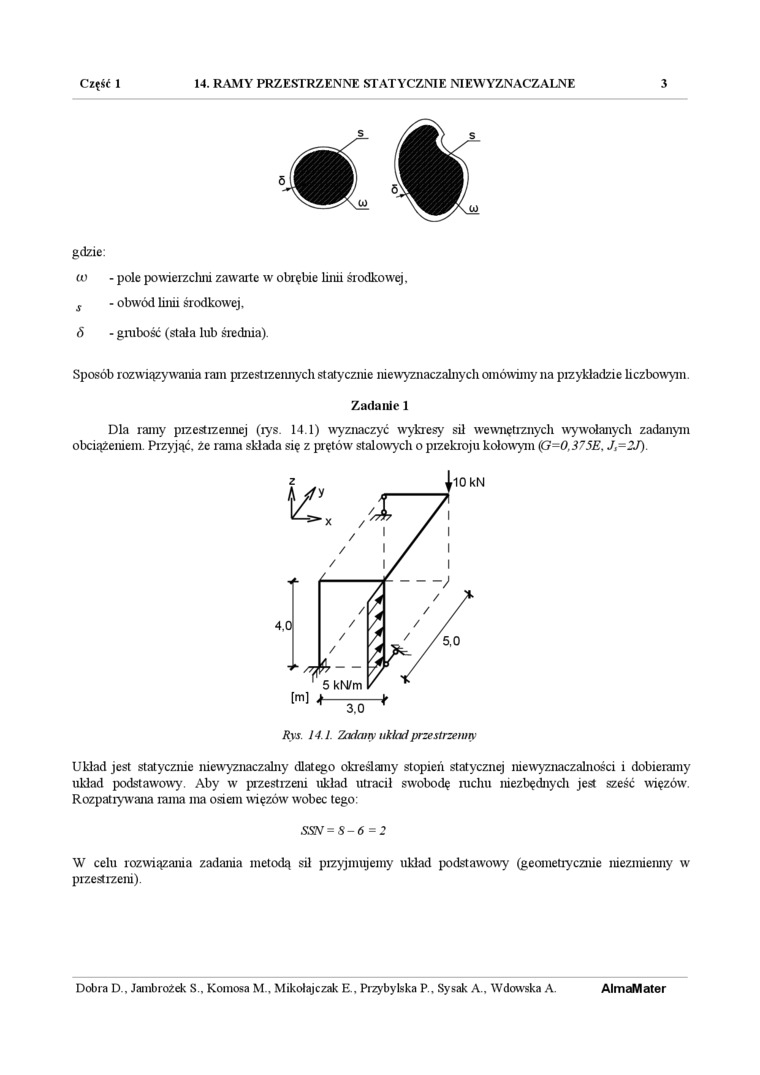

Część 1 14. RAMY PRZESTRZENNE STATYCZNIE NIEWYZNACZALNE 3

gdzie:

co - pole powierzchni zawarte w obrębie linii środkowej. _s    - obwód linii środkowej.

8    - grubość (stała lub średnia).

Sposób rozwiązywania rani przestizeimych statycznie niewyznaczabiych omówimy na pizykladzie liczbowym.

Zadanie 1

Dla ramy pizestizeiuiej (iys. 14.1) wyznaczyć wykresy sil wewnętrznych wywołanych zadanym obciążeniem. Przyjąć, źe rama składa się z prętów stalowych o pizekroju kołowym (G=0,375E. J,=2J).

Rys. 14.1. Zadany układ przestrzenny

Układ jest statycznie mewyznaczalny dlatego określamy stopień statycznej mewyznaczalności i dobieramy układ podstawowy. Aby w przestrzeni układ utracił swobodę ruchu niezbędnych jest sześć więzów. Rozpatrywana mina ma osdem więzów w^fobec tego:

SSN = 8-6=2

W celu rozwiązania zadania metodą sił przyjmujemy układ podstawowy (geometrycznie niezmiermy w przestrzeni).

AlmaMater

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdow^ka A.
