82391

Część 1

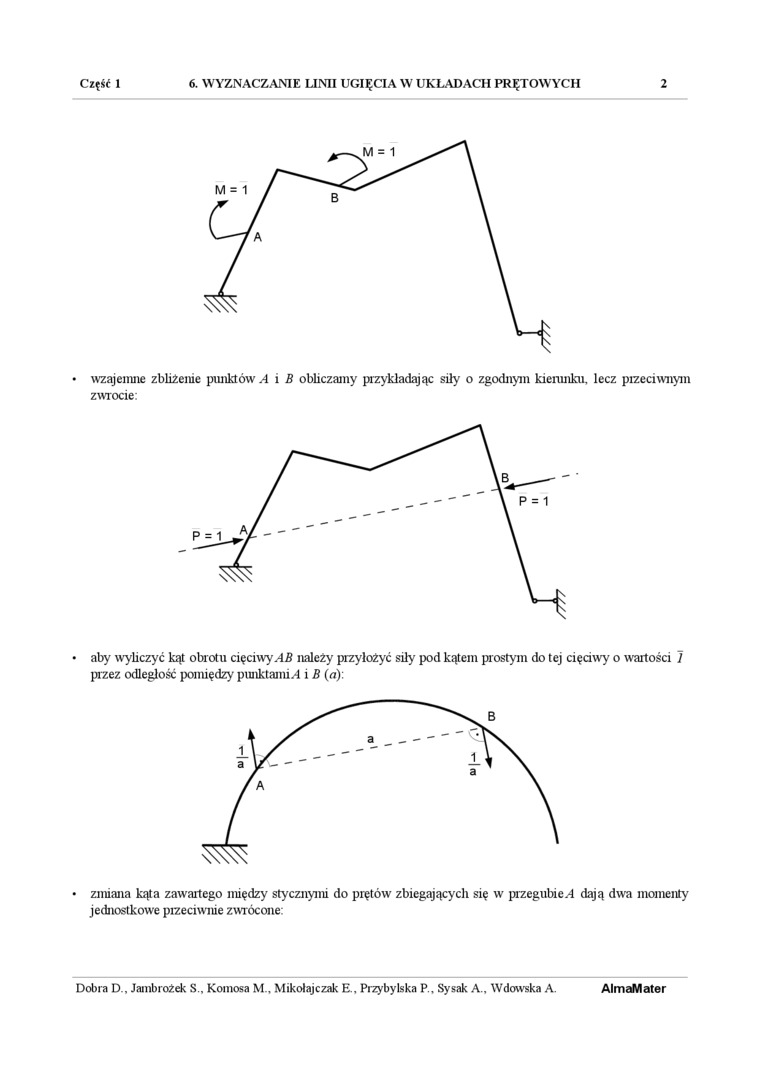

6. WYZNACZANIE UNII UGIĘCIA W UKŁADACH PRĘTOWYCH

2

• wzajemne zbliżenie punktów A i B obliczamy przykładając siły o zgodnym kierunku, lecz przeciwnym zwrocie:

• aby wyliczyć kąt obrotu cięciwy.45 należy przyłożyć siły pod kątem prostym do tej cięciwy o w^artości ] przez odległość pomiędzy punktami.4 i B (a):

• zmiana kąta zawartego między stycznymi do prętów zbiegających się w przegubie.4 dają dwa momenty jednostkowe przeciwnie zwrócone:

AlmaMater

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A., Wdowska A.
