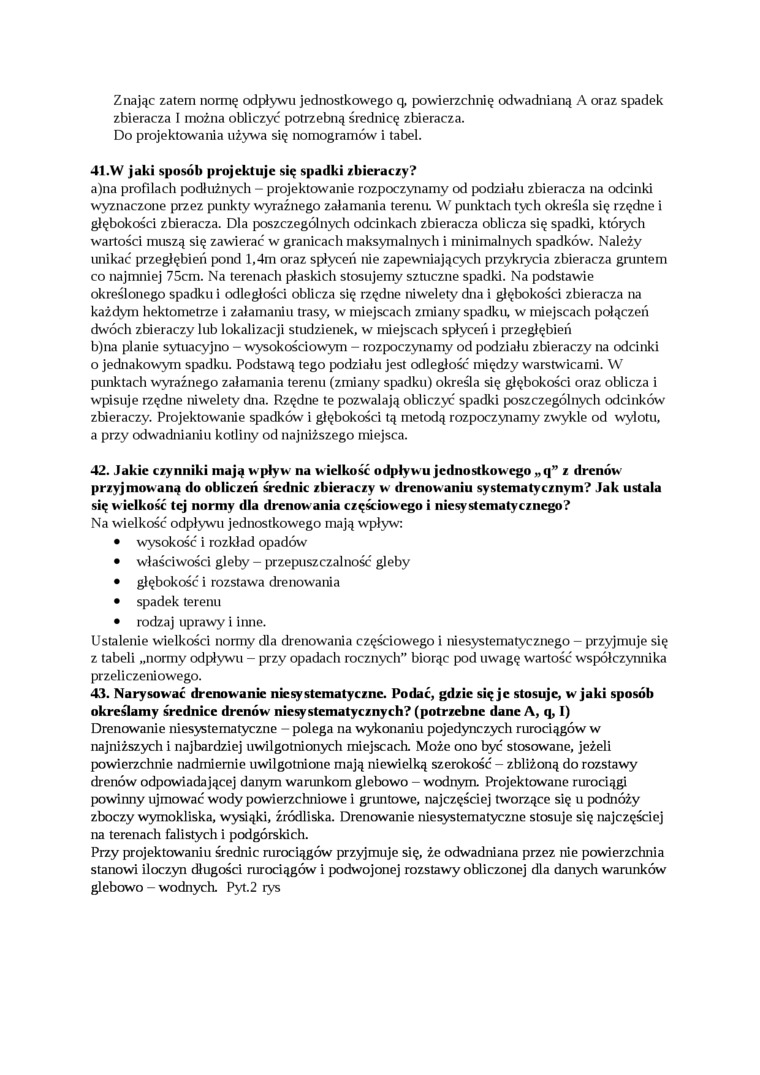

Znając zatem normę odpływu jednostkowego q, powierzchnię odwadnianą A oraz spadek zbieracza I można obliczyć potrzebną średnicę zbieracza.

Do projektowania używa się nomogramów i tabel.

41. W jaki sposób projektuje się spadki zbieraczy?

a) na profilach podłużnych - projektowanie rozpoczynamy od podziału zbieracza na odcinki wyznaczone przez punkty wyraźnego załamania terenu. W punktach tych określa się rzędne i głębokości zbieracza. Dla poszczególnych odcinkach zbieracza oblicza się spadki, których wartości muszą się zawierać w granicach maksymalnych i minimalnych spadków. Należy unikać przegłębień pond l,4m oraz spłyceń nie zapewniających przykrycia zbieracza gruntem co najmniej 75cm. Na terenach płaskich stosujemy sztuczne spadki. Na podstawie określonego spadku i odległości oblicza się rzędne niwelety dna i głębokości zbieracza na każdym hektometrze i załamaniu trasy, w miejscach zmiany spadku, w miejscach połączeń dwóch zbieraczy lub lokalizacji studzienek, w miejscach spłyceń i przegłębień

b) na planie sytuacyjno - wysokościowym - rozpoczynamy od podziału zbieraczy na odcinki o jednakowym spadku. Podstawą tego podziału jest odległość między warstwicami. W punktach wyraźnego załamania terenu (zmiany spadku) określa się głębokości oraz oblicza i wpisuje rzędne niwelety dna. Rzędne te pozwalają obliczyć spadki poszczególnych odcinków zbieraczy. Projektowanie spadków i głębokości tą metodą rozpoczynamy zwykle od wylotu, a przy odwadnianiu kotliny od najniższego miejsca.

42.    Jakie czynniki mają wpływ na wielkość odpływu jednostkowego „q”i drenów przyjmowaną do obliczeń średnic zbieraczy w drenowaniu systematycznym? Jak ustala się wielkość tej normy dla drenowania częściowego i niesystematycznego?

Na wielkość odpływu jednostkowego mają wpływ:

•    wysokość i rozkład opadów

•    właściwości gleby - przepuszczalność gleby

•    głębokość i rozstawa drenowania

•    spadek terenu

•    rodzaj uprawy i inne.

Ustalenie wielkości normy dla drenowania częściowego i niesystematycznego - przyjmuje się z tabeli „normy odpływu - przy opadach rocznych” biorąc pod uwagę wartość współczynnika przeliczeniowego.

43.    Narysować drenowanie niesystematyczne. Podać, gdzie się je stosuje, w jaki sposób określamy średnice drenów niesystematycznych? (potrzebne dane A, q, I)

Drenowanie niesystematyczne - polega na wykonaniu pojedynczych rurociągów w najniższych i najbardziej uwilgotnionych miejscach. Może ono być stosowane, jeżeli powierzchnie nadmiernie uwilgotnione mają niewielką szerokość - zbliżoną do rozstawy drenów odpowiadającej danym warunkom glebowo - wodnym. Projektowane rurociągi powinny ujmować wody powierzchniowe i gruntowe, najczęściej tworzące się u podnóży zboczy wymokliska, wysiąki, źródliska. Drenowanie niesystematyczne stosuje się najczęściej na terenach falistych i podgórskich.

Przy projektowaniu średnic rurociągów przyjmuje się, że odwadniana przez nie powierzchnia stanowi iloczyn długości rurociągów i podwojonej rozstawy obliczonej dla danych warunków glebowo - wodnych. Pyt.2 rys
