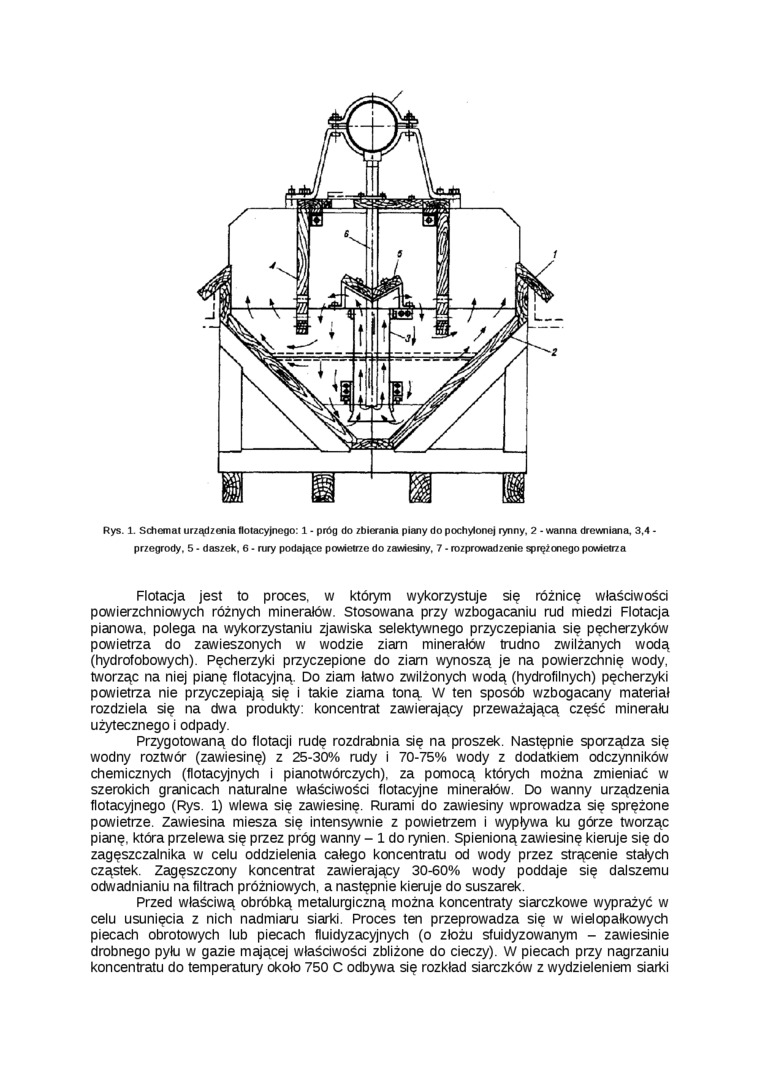

Rys. 1. Schemat urządzenia flotacyjnego: 1 - próg do zbierania piany do pochylonej rynny, 2 - wanna drewniana, 3.4 -przegrody. 5 • daszek. 6 - rury podające powietrze do zawiesiny. 7 - rozprowadzenie sprężonego powietrza


Flotacja jest to proces, w którym wykorzystuje się różnicę właściwości powierzchniowych różnych minerałów. Stosowana przy wzbogacaniu rud miedzi Flotacja pianowa, polega na wykorzystaniu zjawiska selektywnego przyczepiania się pęcherzyków powietrza do zawieszonych w wodzie ziam minerałów trudno zwilżanych wodą (hydrofobowych). Pęcherzyki przyczepione do ziam wynoszą je na powierzchnię wody. tworząc na niej pianę flotacyjną. Do ziam łatwo zwilżonych wodą (hydrofilnych) pęcherzyki powietrza nie przyczepiają się i takie ziarna toną W ten sposób wzbogacany materiał rozdziela się na dwa produkty: koncentrat zawierający przeważającą część minerału użytecznego i odpady.

Przygotowaną do flotacji rudę rozdrabnia się na proszek. Następnie sporządza się wodny roztwór (zawiesinę) z 25-30% rudy i 70-75% wody z dodatkiem odczynników chemicznych (flotacyjnych i pianotwórczych), za pomocą których można zmieniać w szerokich granicach naturalne właściwości flotacyjne minerałów. Do wanny urządzenia flotacyjnego (Rys. 1) wlewa się zawiesinę. Rurami do zawiesiny wprowadza się sprężone powietrze. Zawiesina miesza się intensywnie z powietrzem i wypływa ku górze tworząc pianę, która przelewa się przez próg wanny - 1 do rynien. Spienioną zawiesinę kieruje się do zagęszczalnika w celu oddzielenia całego koncentratu od wody przez strącenie staiych cząstek. Zagęszczony koncentrat zawierający 30-60% wody poddaje się dalszemu odwadnianiu na filtrach próżniowych, a następnie kieruje do suszarek.

Przed właściwą obróbką metalurgiczną można koncentraty siarczkowe wyprażyć w celu usunięcia z nich nadmiaru siarki. Proces ten przeprowadza się w wielopałkowych piecach obrotowych lub piecach fluidyzacyjnych (o złożu sfuidyzowanym - zawiesinie drobnego pyłu w gazie mającej właściwości zbliżone do cieczy). W piecach przy nagrzaniu koncentratu do temperatury około 750 C odbywa się rozkład siarczków z wydzieleniem siarki
