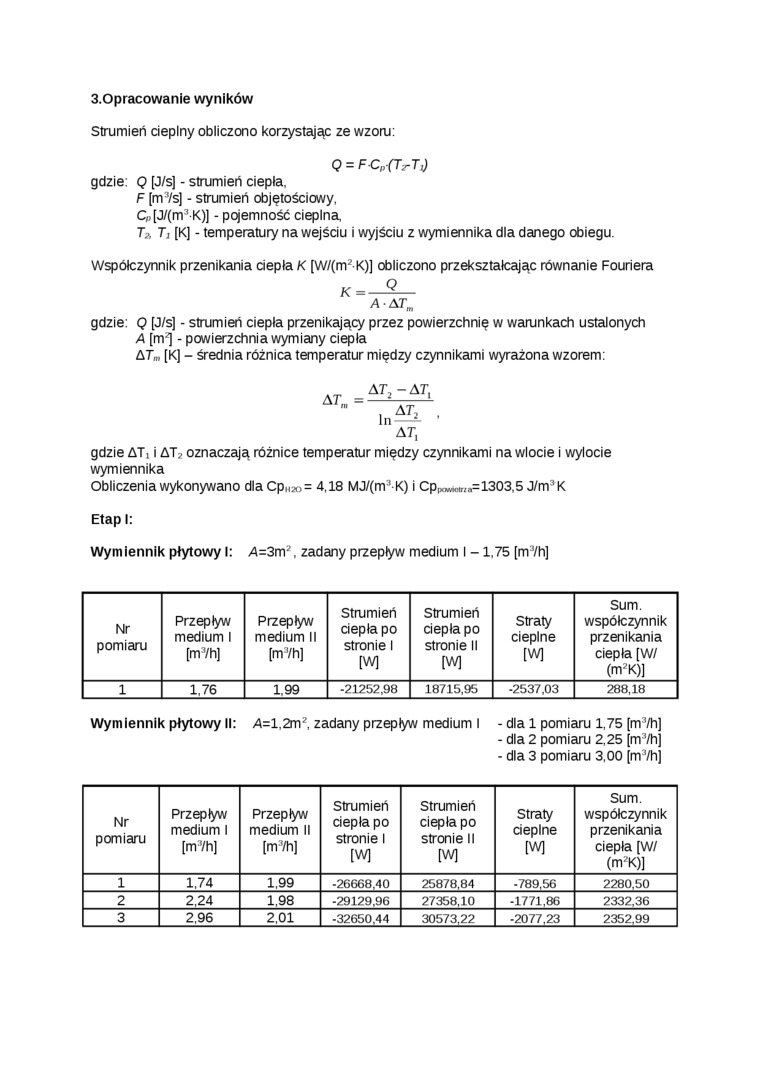

3,Opracowanie wyników

Strumień cieplny obliczono korzystając ze wzoru:

Q = FC„(T_rT,)

gdzie: Q [J/s] - strumień ciepła,

F [m7s] - strumień objętościowy,

C_c[J/(m³ K)] - pojemność cieplna,

Ti, 7, [K] - temperatury na wejściu i wyjściu z wymiennika dla danego obiegu. Współczynnik przenikania ciepła K [W/(m² K)j obliczono przekształcając równanie Fouriera

gdzie: Q [J/s] - strumień ciepła przenikający przez powierzchnię w warunkach ustalonych A [m²] - powierzchnia wymiany ciepła

AT„, [K] - średnia różnica temperatur między czynnikami wyrażona wzorem:

AT,„

Ar, - Ar,

ln

A7^

Ar, gdzie AT, i AT₂ oznaczają różnice temperatur między czynnikami na wlocie i wylocie wymiennika

Obliczenia wykonywano dlaCp_H2o= 4,18 MJ/(m³K) i Cpp™*,,„= 1303,5 J/m^:,K

Etap I:

Wymiennik płytowy I: A-3m², zadany przepływ medium I -1,75 [m'7h]

Nr pomiaru	Przepływ medium 1 [m7h]	Przepływ medium II [m7h]	Strumień ciepła po stronie 1 [W]	Strumień ciepła po stronie II [W]	Straty cieplne [W]	Sum. współczynnik przenikania ciepła [W/ (m^2K)]
i	1,76	1,99	-21252,98	18715,95	-2537,03	288,18

Wymiennik płytowy li: A=l,2m², zadany przepływ medium I - dla 1 pomiaru 1,75 [m7h]

-    dla 2 pomiaru 2,25 [nf7hj

-    dla 3 pomiaru 3,00 jm7hj

Nr pomiaru	Przepływ medium 1 [m^3/h]	Przepływ medium II [mTh]	Strumień ciepła po stronie 1 [W]	Strumień ciepła po stronie II [W]	Straty cieplne [W]	Sum. współczynnik przenikania ciepła [W/ (m^2K)]
1	1.74	1,99	-26668,40	25878,84	-789,56	2280,50
2	2,24	1,98	-29129,96	27358,10	-1771,86	2332,36
3	2,96	2,01	-32650,44	30573,22	-2077,23	2352,99
