Włókno

i \

Elektrony

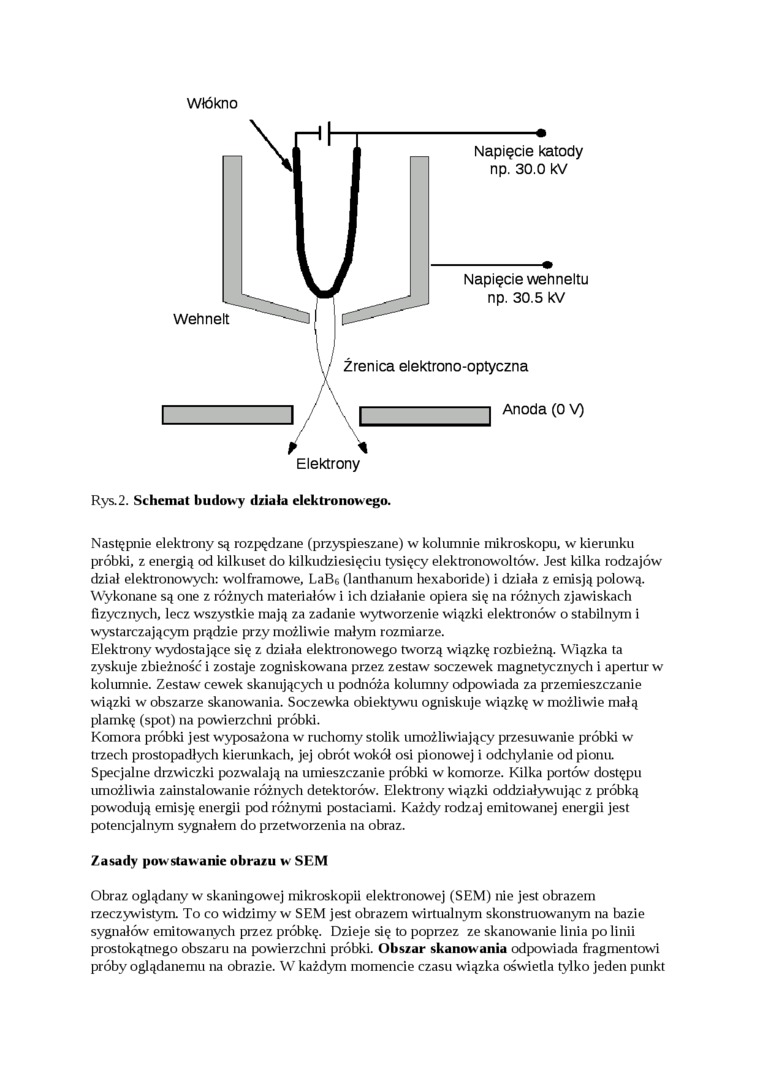

Rys.2. Schemat budowy działa elektronowego.

Następnie elektrony są rozpędzane (przyspieszane) w kolumnie mikroskopu, w kierunku próbki, z energią od kilkuset do kilkudziesięciu tysięcy elektronowoltów. Jest kilka rodzajów dział elektronowych: wolframowe, LaB6 (lanthanum hexaboride) i działa z emisją połową. Wykonane są one z różnych materiałów i ich działanie opiera się na różnych zjawiskach fizycznych, lecz wszystkie mają za zadanie wytworzenie wiązki elektronów o stabilnym i wystarczającym prądzie przy możliwie małym rozmiarze.

Elektrony wydostające się z działa elektronowego tworzą wiązkę rozbieżną. Wiązka ta zyskuje zbieżność i zostaje zogniskowana przez zestaw soczewek magnetycznych i apertur w kolumnie. Zestaw cewek skanujących u podnóża kolumny odpowiada za przemieszczanie wiązki w obszarze skanowania. Soczewka obiektywu ogniskuje wiązkę w możliwie małą plamkę (spot) na powierzchni próbki.

Komora próbki jest wyposażona w ruchomy stolik umożliwiający przesuwanie próbki w trzech prostopadłych kierunkach, jej obrót wokół osi pionowej i odchylanie od pionu. Specjalne drzwiczki pozwalają na umieszczanie próbki w komorze. Kilka portów dostępu umożliwia zainstalowanie różnych detektorów. Elektrony wiązki oddziaływując z próbką powodują emisję energii pod różnymi postaciami. Każdy rodzaj emitowanej energii jest potencjalnym sygnałem do przetworzenia na obraz.

Zasady powstawanie obra/u w SEM

Obraz oglądany w skaningowej mikroskopii elektronowej (SEM) nie jest obrazem rzeczywistym. To co widzimy w SEM jest obrazem wirtualnym skonstruowanym na bazie sygnałów emitowanych przez próbkę. Dzieje się to poprzez ze skanowanie linia po linii prostokątnego obszaru na powierzchni próbki. Obszar skanowdnia odpowiada fragmentowi próby oglądanemu na obrazie. W każdym momencie czasu wiązka oświeda tylko jeden punkt
