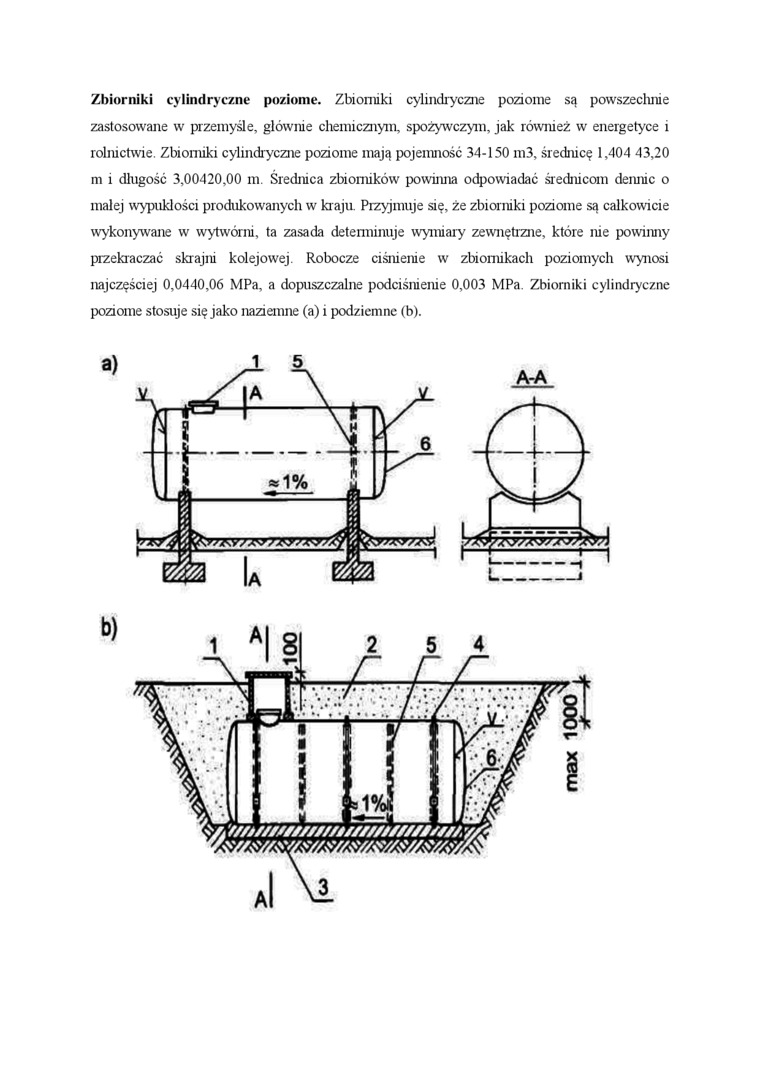

Zbiorniki cylindryczne poziome. Zbiorniki cylindryczne poziome są powszechnie zastosowane w przemyśle, głównie chemicznym, spożywczym, jak również w energetyce i rolnictwie. Zbiorniki cylindryczne poziome mają pojemność 34-150 m3, średnicę 1,404 43,20 m i długość 3,00420,00 m. Średnica zbiorników powinna odpowiadać średnicom dennic o malej wypukłości produkowanych w kraju. Przyjmuje się, że zbiorniki poziome są całkowicie wykonywane w wytwórni, ta zasada determinuje wymiary zewnętrzne, które nie powinny przekraczać skrajni kolejowej. Robocze ciśnienie w zbiornikach poziomych wynosi najczęściej 0,0440,06 MPa, a dopuszczalne podciśnienie 0,003 MPa. Zbiorniki cylindryczne poziome stosuje się jako naziemne (a) i podziemne (b).

A

3
