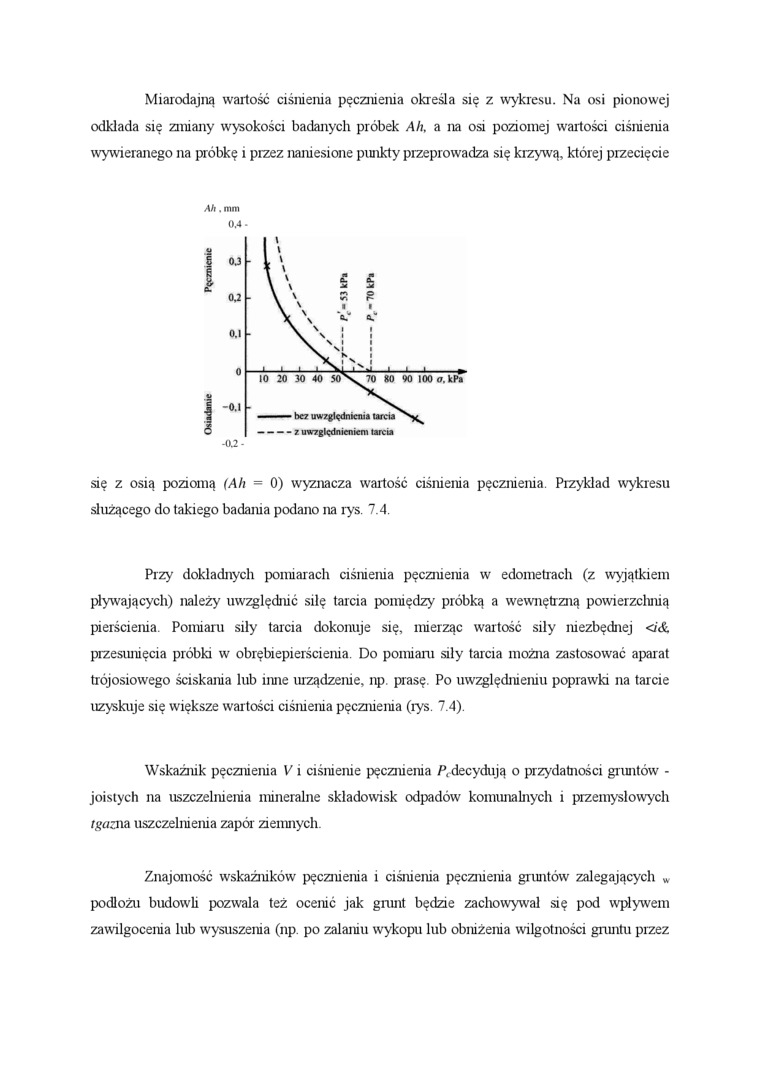

Miarodajną wartość ciśnienia pęcznienia określa się z wykresu. Na osi pionowej odkłada się zmiany wysokości badanych próbek Ah, a na osi poziomej wartości ciśnienia wywieranego na próbkę i przez naniesione punkty przeprowadza się krzywą, której przecięcie

Ah. mm 0.4-

się z osią poziomą (Ah = 0) wyznacza wartość ciśnienia pęcznienia. Przykład wykresu służącego do takiego badania podano na rys. 7.4.

Przy dokładnych pomiarach ciśnienia pęcznienia w edometrach (z wyjątkiem pływających) należy uwzględnić silę tarcia pomiędzy próbką a wewnętrzną powierzclmią pierścienia. Pomiaru siły tarcia dokonuje się, mierząc wartość siły niezbędnej <i& przesunięcia próbki w obrębiepierścienia. Do pomiaru siły tarcia można zastosować aparat trójosiowego ściskania lub inne urządzenie, np. prasę. Po uwzględnieniu poprawki na tarcie uzyskuje się większe wartości ciśnienia pęcznienia (rys. 7.4).

Wskaźnik pęcznienia V i ciśnienie pęcziuenia P,decydują o przydatności gruntów -joistych na uszczelnienia mineralne składowisk odpadów komunalnych i przemysłowych tgazna uszczelnienia zapór ziemnych.

Znajomość wskaźników pęcznienia i ciśnienia pęcznienia gruntów zalegających _w podłożu budowli pozwala też ocenić jak grunt będzie zachowywał się pod wpływem zawilgocenia lub wysuszenia (np. po zalaniu wykopu lub obniżenia wilgotności gruntu przez
