Szerokość powierzchni parcia gruntu

Wyznaczając parcie spoczynkowe przyjmuje się zawsze rzeczywistą szerokość obciążonego elementu. W przypadku pozostałych rodzajów parcia przy dużych powierzchniach w obliczeniach uwzględnia się rzeczywistą szerokość elementu. Przy mniejszych elementach, np. palach czy slupach następuje również przekazywanie siły od parcia pizez powierzcluiie boczne. Oddziaływanie to uwzględniono w normie powiększając o 1,0 m rzeczywistą szerokość elementu. Należy przy tym zachować warunek, że szerokość obliczeniowa nie jest większa od rozstawu sąsiednich elementów, tzn. że np. jeśli rozstaw slupów w świetle przyczółków zatopionych jest mniejsza od 1,0 m, to przyczółek taki tr aktuje się jakby miał pełną przednią ścianę (rys. 7.12).

j—

0,5 m 0,5 m

0,5 m

0.5 m

Szerokość

elementu

X

Obliczeniowa szerokość parcia

H / ■ f /■

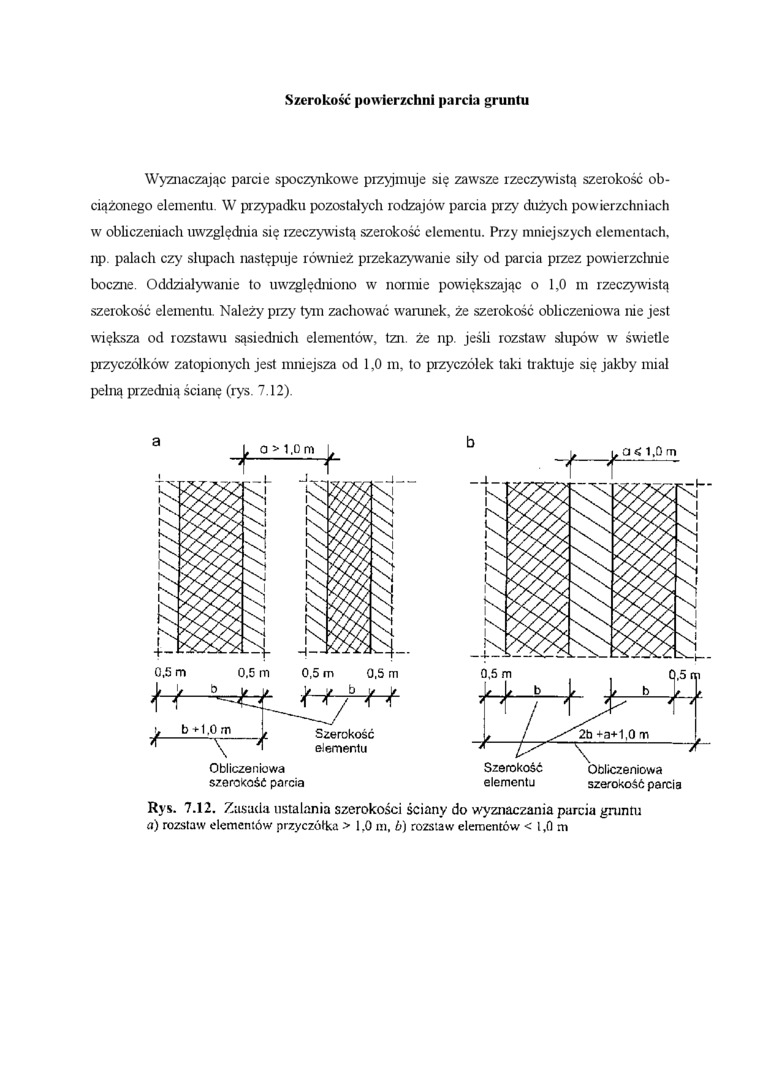

Rys. 7.12. Zasada ustalania szerokości ściany do wyznaczania parcia gruntu a) rozstaw elementów przyczółka > 1.0 m, b) rozstaw elementów < l ,0 m
