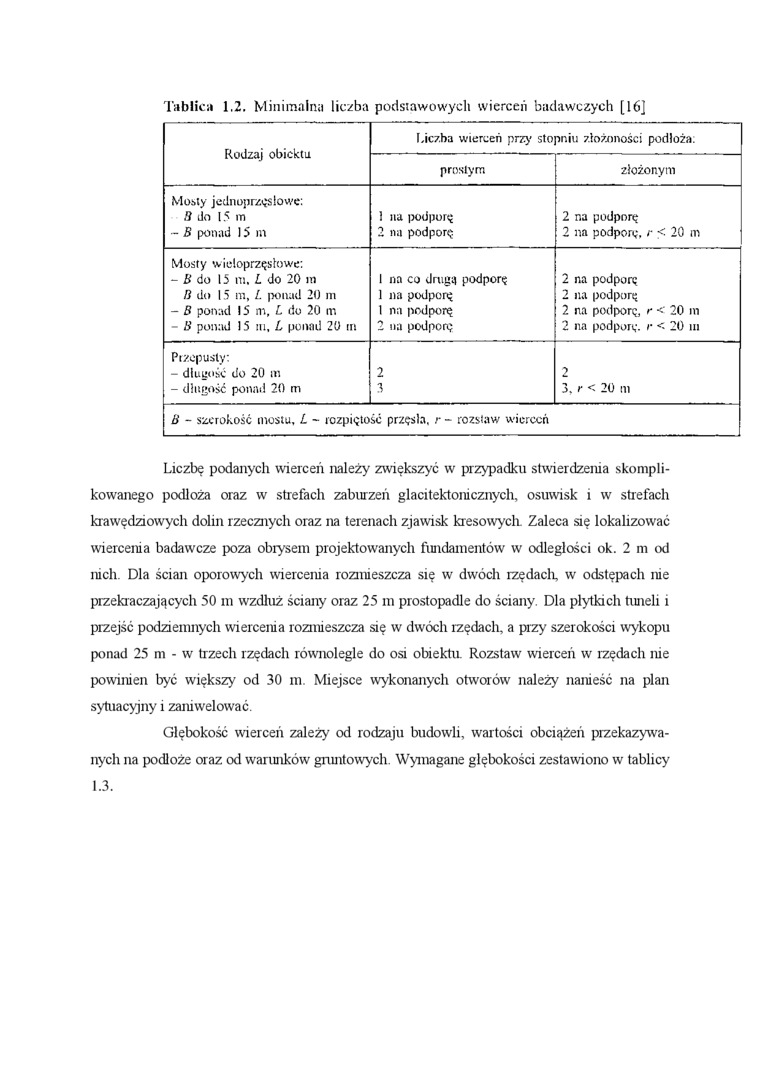

Tablica 1.2. Minimalna liczba podsiawowyeli wierceń badawczych [16]
Rodzaj obiektu |
Liczba wierceń przy stopniu złożoności podłoża. | |
prostym |
złożonym | |
Mosty jcdnoprzęslowe: | ||
3 do 15 nu |
ł na podporę |
2 na podporę |
- B ponad 15 m |
2 na podporę |
2 na podporę. /• < 20 m |
Mosty wieloprzęsłowe: | ||
- 8 do 15 m. L do 20 in |
i na co druga podporę |
2 na podporę |
B do 15 m, /. ponad 20 m |
1 na podporę |
2 na podporę |
- B ponad 15 m, L do 20 m |
1 na podporę |
2 na podporę, r < 20 ra |
B ponad 15 m, L ponad 20 m |
2 na podporę |
2 na podporę, r < 20 iii |
Przepusty: | ||
- długość do 20 m |
2 |
2 |
- długość ponad 20 m |
3 |
3. r < 20 m |
8 - szerokość mostu, L - rozpiętość przęsła, r - rozstaw wierceń
Liczbę podanych wierceń należy zwiększyć w przypadku stwierdzenia skomplikowanego podłoża oraz w strefach zaburzeń glacitektonicznych, osuwisk i w strefach krawędziowych dolin rzecznych oraz na terenach zjawisk kresowych Zaleca się lokalizować wiercenia badawcze poza obrysem projektowanych fundamentów w odległości ok. 2 m od iuch Dla ścian oporowych wiercenia rozmieszcza się w dwóch rzędach w odstępach nie przekraczających 50 m wzdłuż ściany oraz 25 m prostopadle do ściany. Dla płytkich tuneli i przejść podziemnych wiercenia rozmieszcza się w dwóch rzędach, a przy szerokości wykopu ponad 25 m - w trzech rzędach równolegle do osi obiektu. Rozstaw wierceń w rzędach nie powinien być większy od 30 m. Miejsce wykonanych otworów należy nanieść na plan sytuacyjny i zaniwelować
Głębokość wierceń zależy od rodzaju budowli, wartości obciążeń przekazywanych na podłoże oraz od warunków gruntowych. Wymagane głębokości zestawiono w tablicy 1.3.
