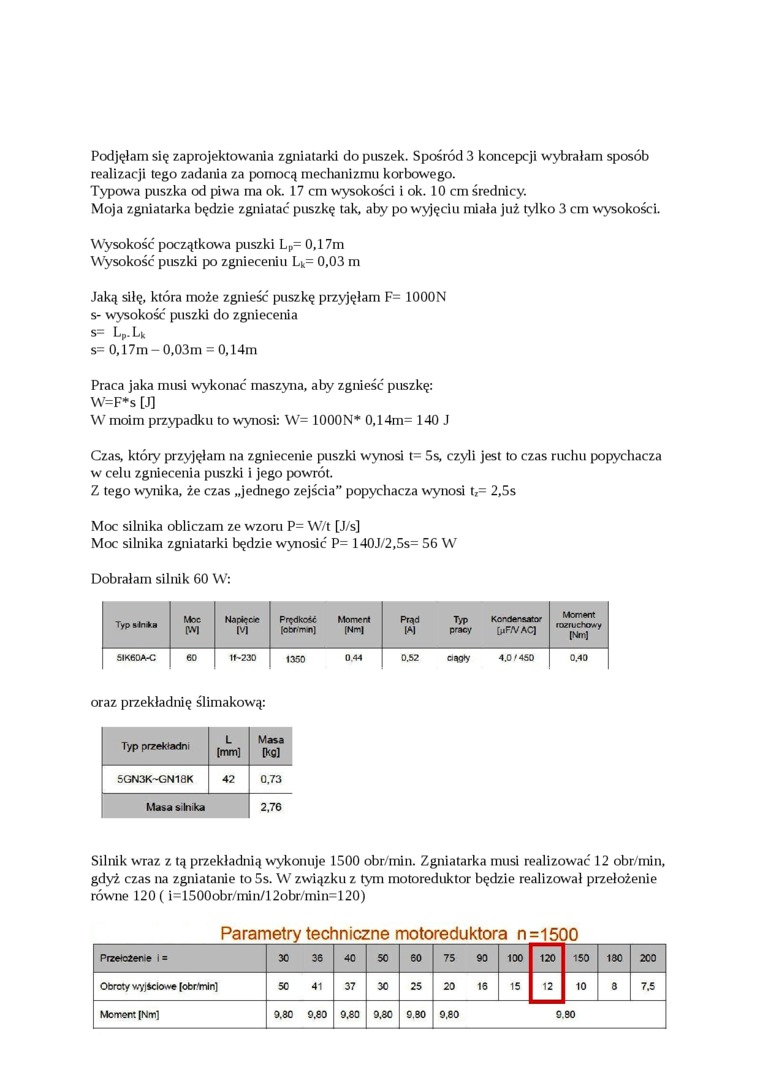

Podjęłam się zaprojektowania zgniatarki do puszek. Spośród 3 koncepcji wybrałam sposób realizacji tego zadania za pomocą mechanizmu korbowego.

Typowa puszka od piwa ma ok. 17 cm wysokości i ok. 10 cm średnicy.

Moja zgniatarka będzie zgniatać puszkę tak, aby po wyjęciu miała już tylko 3 cm wysokości.

Wysokość początkowa puszki L_p= 0,17m Wysokość puszki po zgnieceniu L_k= 0,03 m

Jaką siłę, która może zgnieść puszkę przyjęłam F= 1000N s- wysokość puszki do zgniecenia s= Lp.Lk

s= 0,17m - 0,03m = 0,14m

Praca jaka musi wykonać maszyna, aby zgnieść puszkę:

W=F*s [J]

W moim przypadku to wynosi: W= 1000N* 0,14m= 140 J

Czas, który przyjęłam na zgniecenie puszki wynosi t= 5s, czyli jest to czas ruchu popychacza w celu zgniecenia puszki i jego powrót.

Z tego wynika, że czas „jednego zejścia” popycłiacza wynosi t_z= 2,5s

Moc silnika obliczam ze wzoru P= W/t [J/s]

Moc silnika zgniatarki będzie wynosić P= 140J/2,5s= 56 W

Dobrałam silnik 60 W:

Typ sin*a	Moc	Napięć*?	Prędkość	Moment	Prąd	Typ	Kondanaator	Moment razructiOAy [NmJ
	[W1	M	[obnmnj	[Nm|	|A|	pracy	[pP/VAC]
SIK60A-C	60	11-230	1350	0.44	0.52		4.0/460	0.40

oraz przekładnię ślimakową:

Typ przekładni	L [mm]	Masa [Kg]
5GN3K-GN18K	42	0,73
Mata silnika		2,76

Silnik wraz z tą przekładnią wykonuje 1500 obr/min. Zgniatarka musi realizować 12 obr/min, gdyż czas na zgniatanie to 5s. W związku z tym motoreduktor będzie realizował przełożenie równe 120 (i=1500obr/min/12obr/min=120)

Parametry techniczne motoreduktora n=15Q0

Przełożenie i a	30	36	40	50	60	75	90	100	120	150	180	200
Obroty wyjściowe [obrtnln]	50	41	37	30	25	20	16	15	12	10	8	7.5
Moment [Nm]	9.80	9.80	9.80	9.80	9.80	9.80			9	80
