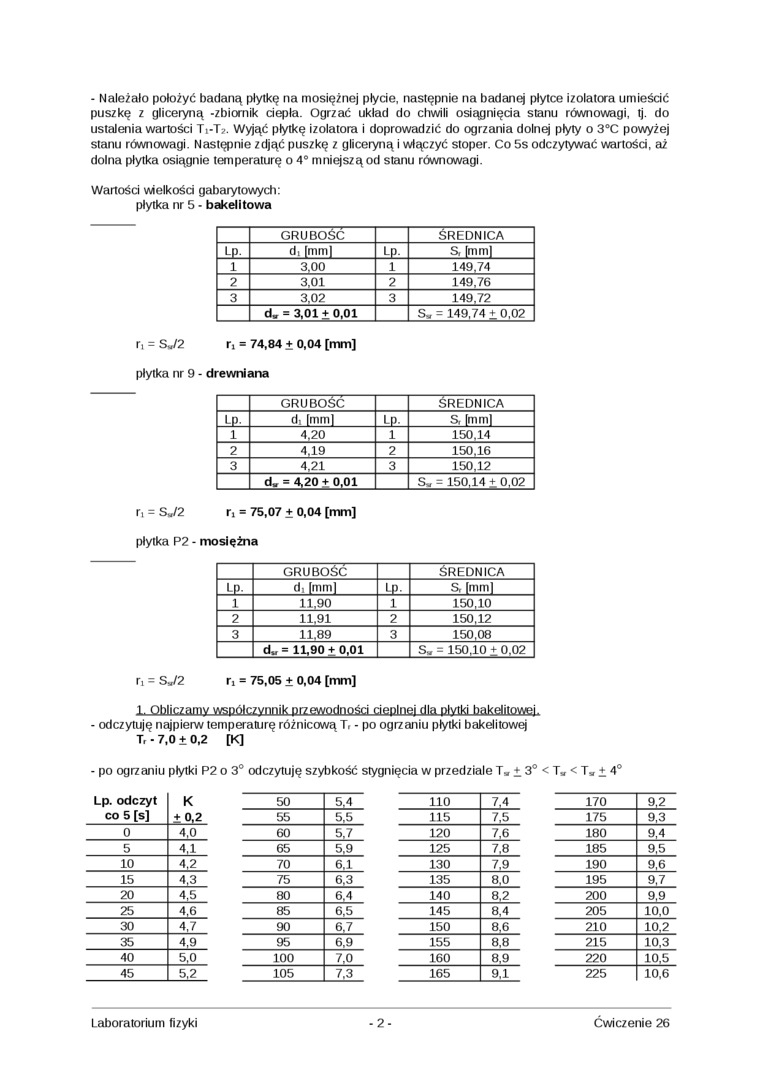

- Należało położyć badaną płytkę na mosiężnej płycie, następnie na badanej płytce izolatora umieścić puszkę z gliceryną -zbiornik ciepła. Ogrzać układ do chwili osiągnięcia stanu równowagi, tj. do ustalenia wartości Ti-T_z. Wyjąć płytkę izolatora i doprowadzić do ogrzania dolnej płyty o 3°C powyżej stanu równowagi. Następnie zdjąć puszkę z gliceryną i włączyć stoper. Co 5s odczytywać v^rtośd, aż dolna płytka osiągnie temperaturę o 4° mniejszą od stanu równowagi.

Wartości welkośd gabarytowych: płytka nr 5 - bakelitowa

	GRUBOŚĆ		ŚREDNICA
Lp	di |mm]	Lp.	S, [mm|
1	3,00	1	149,74
2	3,01	2	149,76
3	3,02	3	149,72
	d„ = 3,01 ± 0,01		Sv = 149,74 + 0,02

r, = SJ2    r, = 74,84 ± 0,04 [mm]

płytka nr 9 - drewniana

	GRUBOŚĆ		ŚREDNICA
Lp.	di [mml	Lp.	S, [mm[
1	4,20	1	150,14
2	4,19	2	150,16
3	4,21	3	150,12
	d« = 4,20 + 0,01		S„ = 150,14 + 0,02

r, = SJ2 r_x = 75,07 ± 0,04 [mm] płytka P2 - mosiężna

	GRUBOŚĆ		ŚREDNICA
Lp.	di [mml	Lp.	S, [mml
1	11,90	1	150,10
2	11,91	2	150,12
3	11,89	3	150,08
	d„ = 11,90 + 0,01		S* = 150,10 ± 0,02

r, = SJ2    r₁ = 75,05 ± 0,04 [mm]

1 Obliczamy współczynnik przewodności cieplnej dla płytki bakelitowej.

-    odczytuję najpierw temperaturę różnicową T, - po ogrzaniu płytki bakelitowej

T. - 7,0 ± 0,2    [K]

-    po ogrzaniu płytki P2 o 3° odczytuję szybkość stygnięcia w przedziale T* + 3° < T„ < T* ♦ 4°

Lp. odczyt co 5 [sj	K ± 0,2
0	4,0
5	4,1
10	4,2
15	4.3
20	4,5
25	4,6
30	4,7
35	4,9
40	5.0
45	5.2

50	5r4
55	5.5
60	5,7
65	5.9
70	6.1
75	6.3
80	6.4
85	6,5
90	6,7
95	6,9
100	7,0
105	7.3

110	7.4
115	7,5
120	7,6
125	7.8
130	7.9
135	8.0
140	8.2
145	8,4
150	8,6
155	8,8
160	8,9
165	9.1

170	9,2
175	9,3
180	9,4
185	9,5
190	9,6
195	^9,7
200	9.9
205	10,0
210	10,2
215	10,3
220	10,5
225	10,6
