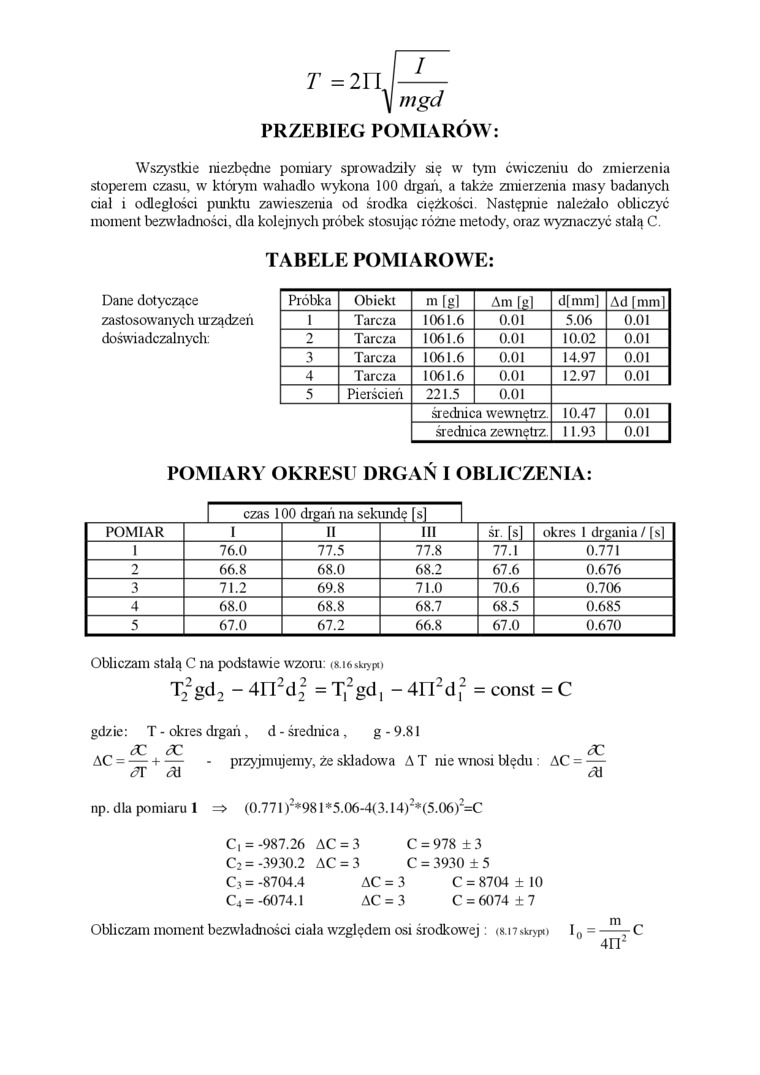

PRZEBIEG POMIARÓW:

Wszystkie niezbędne pomiary sprowadziły się w tym ćwiczeniu do zmierzenia stoperem czasu, w którym wahadło wykona 100 drgań, a także zmierzenia masy badanych ciał i odległości punktu zawieszenia od środka ciężkości. Następnie należało obliczyć moment bezwładności, dla kolejnych próbek stosując różne metody, oraz wyznaczyć stałą C.

TABELE POMIAROWE:

Dane dotyczące zastosowanych urządzeń doświadczalnych:

Próbka

Obiekt

m [g]

Am [gl

d[mm]

Ad [mml

1

Tarcza

1061.6

0.01

5.06

0.01

2

Tarcza

1061.6

0.01

10.02

0.01

3

Tarcza

1061.6

0.01

14.97

0.01

4

Tarcza

1061.6

0.01

12.97

0.01

5

Pierścień

221.5

0.01

średnica wewnętrz.

10.47

0.01

średnica zewnętrz.

11.93

0.01

POMIARY OKRESU DRGAŃ I OBLICZENIA:

czas 100 drgań na sekundę [s]

POMIAR

I

U

111

śr. [s]

okres 1 drgania / [s|

1

76.0

77.5

77.8

77.1

0.771

2

66.8

68.0

68.2

67.6

0.676

3

71.2

69.8

71.0

70.6

0.706

4

68.0

68.8

68.7

68.5

0.685

5

67.0

67.2

66.8

67.0

0.670

Obliczam stalą C na podstawie wzoru: (Łióskiypo

T22gd2 - 4n2d22 = Tfgd, -4n2df = const = C

gdzie:    T - okres drgań, d - średnica , g - 9.81

ćC &C    ćC

AC = — + —    - przyjmujemy, że składowa A T me wnosi błędu : AC = —

dT di    di

np. dla pomiaru 1 =>    (0.771 )2*981 *5.06-4(3.14)2*(5.06)2=C

C, = -987.26 AC = 3    C = 978 ± 3

C2 =-3930.2 AC = 3    C = 3930 ±5

C3 = -8704.4    AC = 3    C = 8704 ± 10

C4= -6074.1    AC = 3    C = 6074 ± 7

Obliczam moment bezwładności ciała względem osi środkowej: <8.17 skrypo    I () = —C

4FI*
