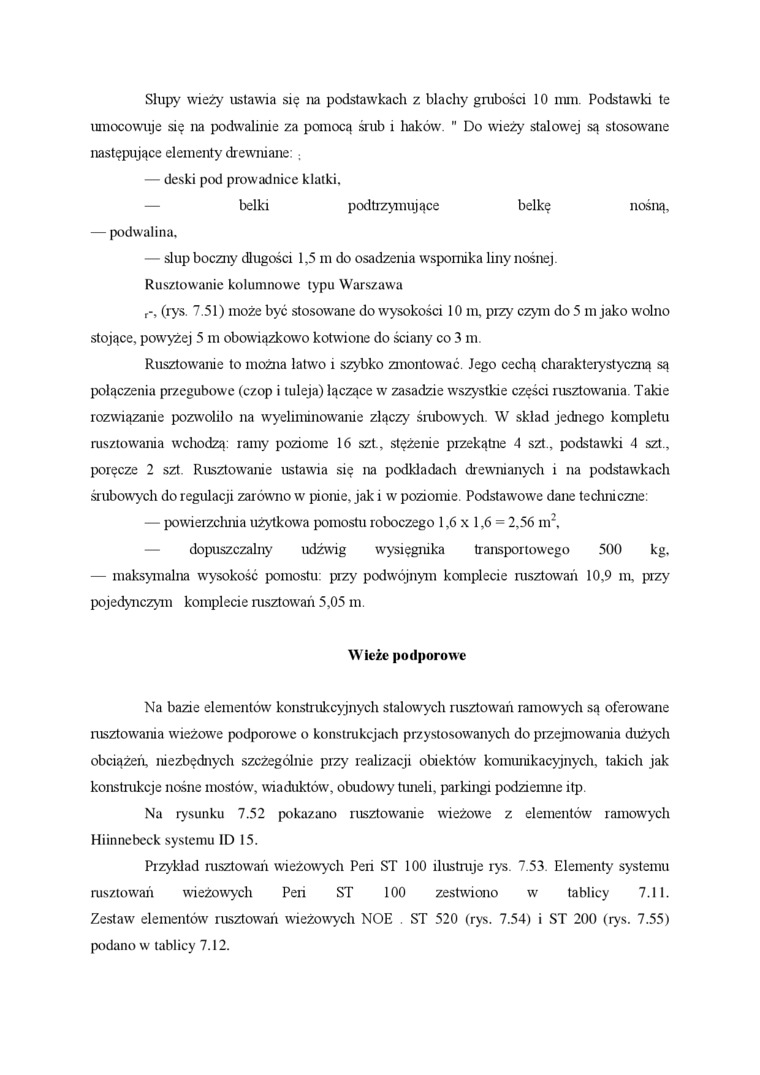

Slupy wieży ustawia się na podstawkach z blachy grubości 10 mm. Podstawki te umocowuje się na podwalinie za pomocą śrub i haków. " Do wieży stalowej są stosowane następujące elementy drewniane: _;

-— deski pod prowadnice klatki.

belki    podtrzymujące    belkę    nośną,

—    podwalina.

—    slup boczny długości 1,5 m do osadzenia wspornika liny nośnej.

Rusztowanie kolumnowe typu Warszawa

(rys. 7.51) może być stosowane do wysokości 10 m, przy czym do 5 m jako wolno stojące, powyżej 5 m obowiązkowo kotwione do ściany co 3 m.

Rusztowanie to można łatwo i szybko zmontować. Jego cechą charakterystyczną są połączenia przegubowe (czop i tuleja) łączące w zasadzie wszystkie części rusztowania. Takie rozwiązanie pozwohło na wyeliminowanie złączy śrubowych. W skład jednego kompletu rusztowania wchodzą: ramy poziome 16 szt., stężenie przekątne 4 szt., podstawki 4 szt., poręcze 2 szt Rusztowanie ustawia się na podkładach drewnianych i na podstawkach śrubowych do regulacji zarówno w pionie, jak i w poziomie. Podstawowe dane techniczne:

—    powierzchnia użytkowa pomostu roboczego 1,6 x 1,6 = 2,56 nr.

—    dopuszczalny udźwig wysięgnika transportowego 500 kg,

—    maksymalna wysokość pomostu: przy podwójnym komplecie rusztowań 10,9 m, przy pojedynczym komplecie rusztowań 5,05 tn.

Wieże podporowe

Na bazie elementów konstrukcyjnych stalowych rusztowań ramowych są oferowane rusztowania wieżowe podporowe o konstrukcjach przystosowanych do przejmowania dużych obciążeń, niezbędnych szczególnie przy realizacji obiektów komunikacyjnych, takich jak konstmkcje nośne mostów, wiaduktów, obudowy tuneli, parkingi podziemne itp

Na rysunku 7.52 pokazano rusztowanie wieżowe z elementów ramowych Hiinnebcck systemu ID 15.

Przykład rusztowań wieżowych Peri ST 100 ilustnije rys. 7.53. Elementy systemu rusztowań wieżowych Peri ST 100 zestwiono w tablicy 7.11. Zestaw elementów rusztowali wieżowych NOE ST 520 (rys. 7.54) i ST 200 (rys. 7.55) podano w tablicy 7.12.
