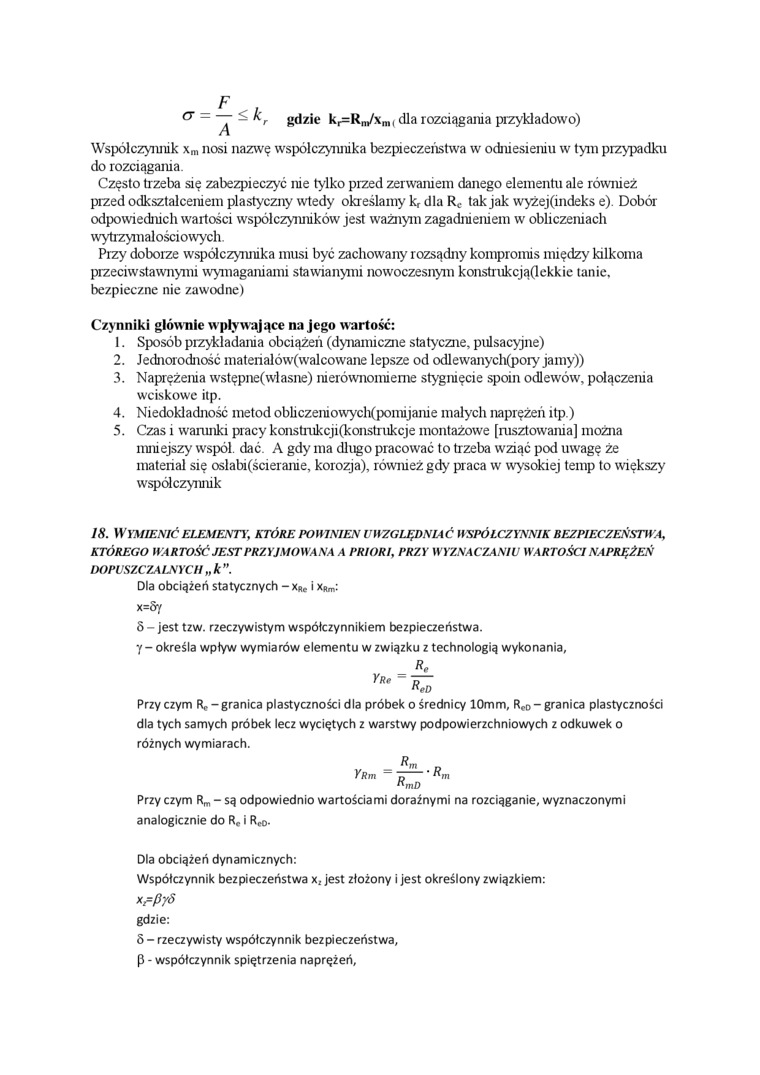

& — ~7 - kr gdzie k,sRJxm( dla rozciągania pizykladowo)

/\

Wspólczyimik xm nosi nazwę współczynnika bezpieczeństwa w odniesieniu w tym przypadku do rozciągania.

Często trzeba się zabezpieczyć nie tylko przed zerwaniem danego elementu ale również przed odkształceniem plastyczny wtedy określamy kr dla Rc tak jak wyżej(indeks e). Dobór odpowiednich wartości współczynników jest ważnym zagadnieniem w obliczeniach wytrzymałościowych.

Przy doborze współczynnika musi być zachowany rozsądny kompromis między kilkoma przeciwstawnymi wymaganiami stawianymi nowoczesnym konstrukcją(lekkie tanie, bezpieczne nie zawodne)

Czynniki głównie wpływające na jego wartość:

1.    Sposób przykładania obciążeń (dynamiczne statyczne, pulsacyjne)

2.    Jednorodność materialów(walcowane lepsze od odlewanych(pory jamy))

3.    Naprężenia wstępne(własne) nierównomierne stygnięcie spoin odlewów, połączenia wciskowe itp.

4.    Niedokładność metod obliczeniowych(pomijanie małych naprężeń itp.)

5.    Czas i warunki pracy konstrukcji(konstrukcje montażowe [rusztowania] można mniejszy współ. dać. A gdy ma długo pracować to trzeba wziąć pod uwagę że materiał się osłabi(ścieranie, korozja), również gdy praca w wysokiej temp to większy współczynnik

18. Wymienić elementy, które powinien uwzględniać współczynnik bezpieczeństw a,

KTÓREGO WARTOŚĆ JEST PRZYJMOWANA A PRIORI, PRZY WYZNACZANIU WARTOŚCI NAPRĘŻEŃ DOPUSZCZALNYCH „ k

Dla obciążeń statycznych -xRe i Xr„,: x=Sy 8 - jest tzw. rzeczywistym współczynnikiem bezpieczeństwa.

f- określa wpływ wymiarów elementu w związku z technologią wykonania.

Przy czym Rc - granica plastyczności dla próbek o średnicy lOmm, Rc0 - granica plastyczności dla tych samych próbek lecz wyciętych z warstwy podpowierzchniowych z odkuwek o różnych wymiarach.

Przy czym Rm - są odpowiednio wartościami doraźnymi na rozciąganie, wyznaczonymi analogicznie do RP i Rco-

Dla obciążeń dynamicznych:

Współczynnik bezpieczeństwa xx jest złożony i jest określony związkiem: gdzie:

8 - rzeczywisty współczynnik bezpieczeństwa,

P - współczynnik spiętrzenia naprężeń.
