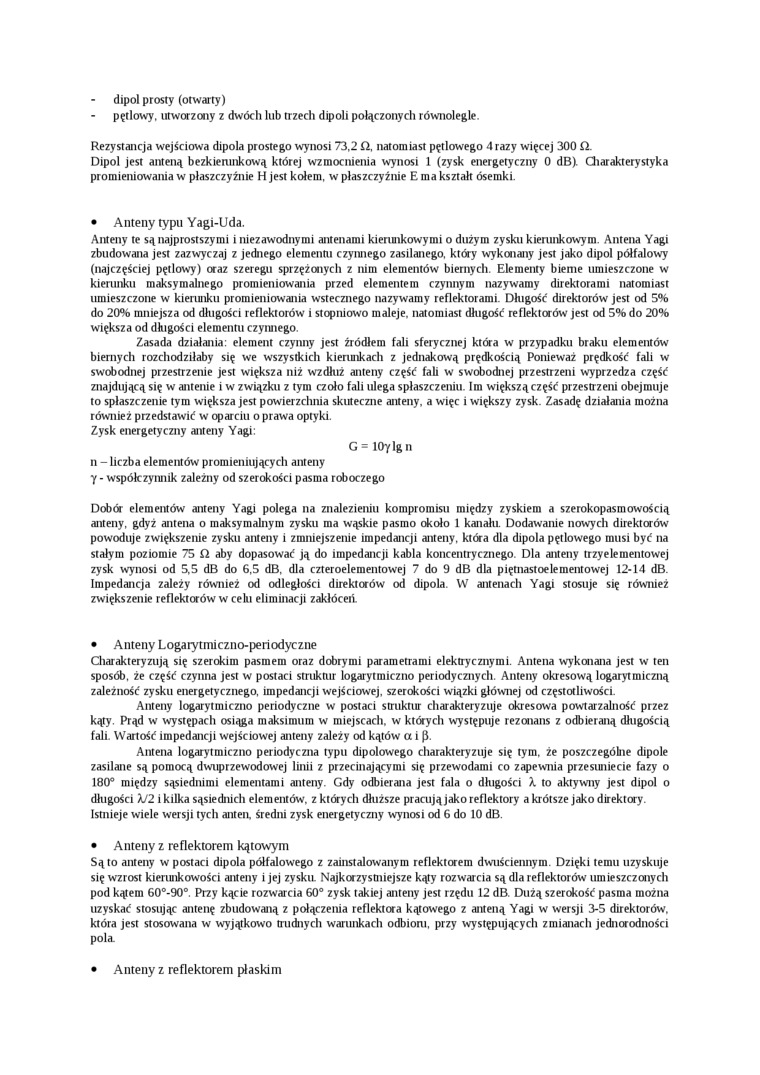

dipol prosty (otwarty)

pędowy, utworzony z dwóch lub trzech dipoli połączonych równolegle.

Rezystancja wejściowa dipola prostego wynosi 73,2 il, natomiast pętlowego 4 razy więcej 300 śi.

Dipol jest anteną bezkientnkową której wzmocnienia wynosi 1 (zysk energetyczny 0 dB). Charakterystyka promieniowania w płaszczyźnie H jest kołem, w płaszczyźnie E ma kształt ósemki.

• Anteny typu Yagi-Uda.

Anteny te są najprostszymi i niezawodnymi antenami kierunkowymi o dużym zysku kierunkowym. Antena Yagi zbudowana jest zazwyczaj z jednego elementu czynnego zasilanego, który wykonany jest jako dipol półfalowy (najczęściej pętlowy) oraz szeregu sprzężonych z nim elementów biernych. Elementy bierne umieszczone w kierunku maksymalnego promieniowania przed elementem czynnym nazywamy direktorami natomiast umieszczone w kierunku promieniowania wstecznego nazywamy reflektorami. Długość direktorów jest od 5% do 20% mniejsza od długości reflektorów i stopniowo maleje, natomiast długość reflektorów jest od 5% do 20% większa od długości elementu czynnego.

Zasada działania: element czynny jest źródłem fali sferycznej która w przypadku braku elementów biernych rozchodziłaby się we wszystkich kierunkach z jednakową prędkością Ponieważ prędkość fali w swobodnej przestrzenie jest większa niż wzdłuż anteny część fali w swobodnej przestrzeni wyprzedza część znajdującą się w antenie i w związku z tym czoło fali ulega spłaszczeniu. Im większączęść przestrzeni obejmuje to spłaszczenie tym większa jest powierzchnia skuteczne anteny, a więc i większy zysk. Zasadę działania można również przedstawić w oparciu o prawa optyki.

Zysk energetyczny anteny Yagi:

G = lOylgn

n - liczba elementów promieniujących anteny y - współczynnik zależny od szerokości pasma roboczego

Dobór elementów anteny Yagi polega na znalezieniu kompromisu między zyskiem a szerokopasmowością anteny, gdyż antena o maksymalnym zysku ma wąskie pasmo około 1 kanału. Dodawanie nowych direktorów powoduje zwiększenie zysku anteny i zmniejszenie impedancji anteny, która dla dipola pętlowego musi być na stałym poziomie 75 Cl aby dopasować ją do impedancji kabla koncentrycznego. Dla anteny trzyelementowej zysk wynosi od 5,5 dB do 6,5 dB, dla czteroelementowej 7 do 9 dB dla piętnastoelementowej 12-14 dB. Impedancja zależy również od odległości direktorów od dipola. W antenach Yagi stosuje się również zwiększenie reflektorów w celu eliminacji zakłóceii.

•    Anteny Logarytmiczno-periodyczne

Charakteryzują się szerokim pasmem oraz dobrymi parametrami elektrycznymi. Antena wykonana jest w ten sposób, że część czynna jest w postaci struktur logarytmiczno periodycznych. Anteny okresową logarytmiczną zależność zysku energetycznego, impedancji wejściowej, szerokości wiązki głównej od częstotliwości.

Anteny logarytmiczno periodyczne w postaci struktur charakteryzuje okresowa powtarzalność przez kąty. Prąd w występach osiąga maksimum w miejscach, w których występuje rezonans z odbieraną dhigością fali. Wartość impedancji wejściowej anteny zależy od kątów a i p.

Antena logarytmiczno periodyczna typu dipolowego charakteryzuje się tym. że poszczegóbie dipole zasilane są pomocą dwuprzewodowej linii z przecinającymi się przewodami co zapewnia przesuniecie fazy o 180° między sąsiednimi elementami anteny. Gdy odbierana jest fala o długości \ to aktywny jest dipol o długości A/2 i kilka sąsiednich elementów, z których dłuższe pracują jako reflektory a krótsze jako direktory. Istnieje wiele wersji tych anten, średni zysk energetyczny wynosi od 6 do 10 dB.

•    Anteny z reflektorem kątowym

Są to anteny w postaci dipola półfalowego z zainstalowanym reflektorem dwuściennym. Dzięki temu uzyskuje się wzrost kierunkowości anteny i jej zysku Najkorzystniejsze kąty rozwarcia są dla reflektorów umieszczonych pod kątem 60°-90°. Przy kącie rozwarcia 60° zysk takiej anteny jest rzędu 12 dB. Dużą szerokość pasma można uzyskać stosując antenę zbudowaną z połączenia reflektora kątowego z anteną Yagi w wersji 3-5 direktorów. która jest stosowana w wyjątkowo trudnych warunkach odbioni, przy występujących zmianach jednorodności pola.

Anteny z reflektorem płaskim
