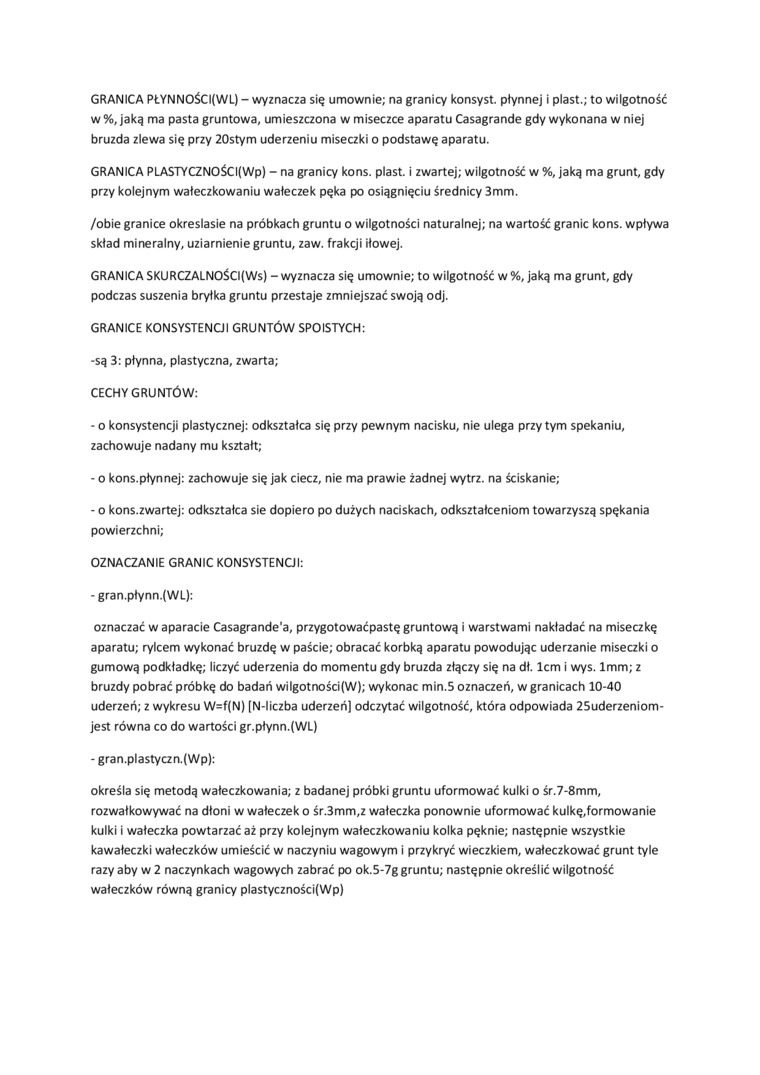

GRANICA PŁYNNOŚCI(WL) - wyznacza się umownie; na granicy konsyst. płynnej i piast.; to wilgotność w %, jaką ma pasta gruntowa, umieszczona w miseczce aparatu Casagrande gdy wykonana w niej bruzda zlewa się przy 20stym uderzeniu miseczki o podstawę aparatu.

GRANICA PLASTYCZNOŚĆl(Wp) - na granicy kons. piast, i zwartej; wilgotność w %, jaką ma grunt, gdy przy kolejnym wałeczkowaniu wałeczek pęka po osiągnięciu średnicy 3mm.

/obie granice okreslasie na próbkach gruntu o wilgotności naturalnej; na wartość granic kons. wpływa skład mineralny, uziarnienie gruntu, zaw. frakcji iłowej.

GRANICA SKURCZALNOŚCI(Ws) - wyznacza się umownie; to wilgotność w %, jaką ma grunt, gdy podczas suszenia bryłka gruntu przestaje zmniejszać swoją odj.

GRANICE KONSYSTENCJI GRUNTÓW SPOISTYCH:

-są 3: płynna, plastyczna, zwarta;

CECHY GRUNTÓW:

-    o konsystencji plastycznej: odkształca się przy pewnym nacisku, nie ulega przy tym spękaniu, zachowuje nadany mu kształt;

-    o kons.płynnej: zachowuje się jak ciecz, nie ma prawie żadnej wytrz. na ściskanie;

-    o kons.zwartej: odkształca sie dopiero po dużych naciskach, odkształceniom towarzyszą spękania powierzchni;

OZNACZANIE GRANIC KONSYSTENCJI:

-    gran.płynn.(WL):

oznaczać w aparacie Casagrande’a, przygotowaćpastę gruntową i warstwami nakładać na miseczkę aparatu; rylcem wykonać bruzdę w paście; obracać korbką aparatu powodując uderzanie miseczki o gumową podkładkę; liczyć uderzenia do momentu gdy bruzda złączy się na dł. lcm i wys. lmm; z bruzdy pobrać próbkę do badań wilgotności(W); wykonać min.5 oznaczeń, w granicach 10-40 uderzeń; z wykresu W=f(N) [N-liczba uderzeń) odczytać wilgotność, która odpowiada 25uderzeniom-jest równa co do wartości gr.płynn.(WL)

-    gran.plastyczn.(Wp):

określa się metodą wałeczkowania; z badanej próbki gruntu uformować kulki o śr.7-8mm, rozwałkowywać na dłoni w wałeczek o śr.3mm,z wałeczka ponownie uformować kulkę,formowanie kulki i wałeczka powtarzać aż przy kolejnym wałeczkowaniu kolka pęknie; następnie wszystkie kawałeczki wałeczków umieścić w naczyniu wagowym i przykryć wieczkiem, wałeczkować grunt tyle razy aby w 2 naczynkach wagowych zabrać po ok.5-7g gruntu; następnie określić wilgotność wałeczków równą granicy plastyczności(Wp)
