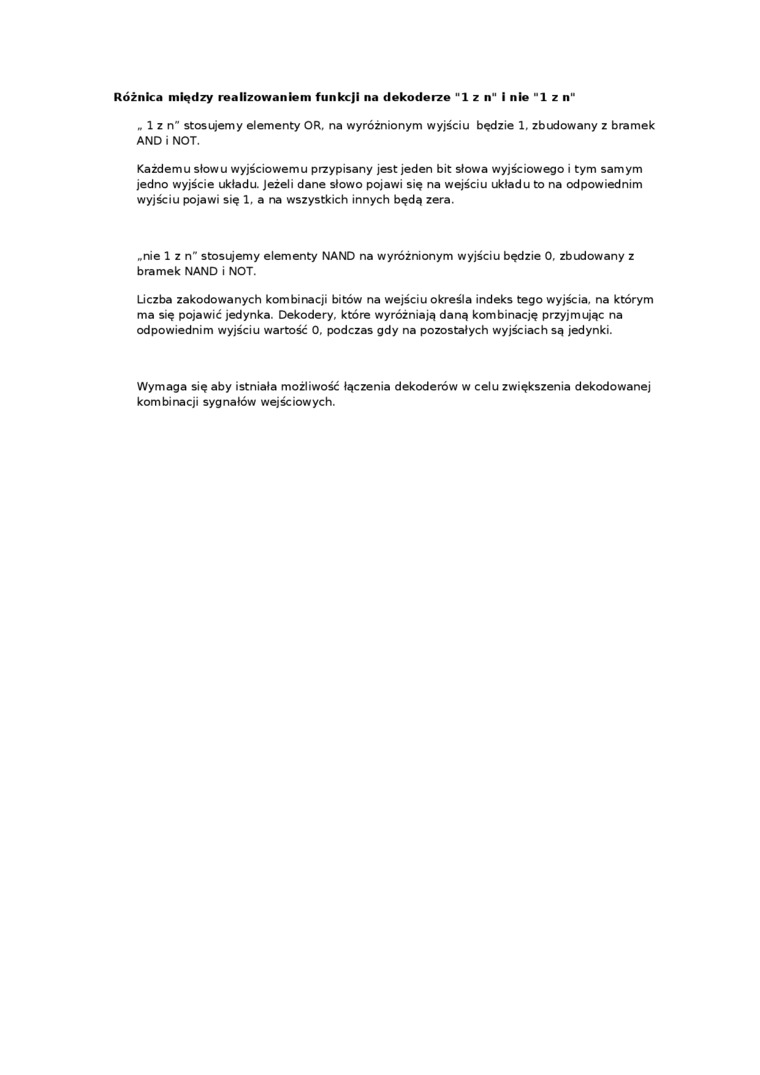

Różnica między realizowaniem funkcji na dekoderze "1 z n" i nie "1 z n"

„ 1 z n" stosujemy elementy OR. na wyróżnionym wyjściu będzie 1. zbudowany z bramek AND i NOT.

Każdemu słowu wyjściowemu przypisany jest jeden bit słowa wyjściowego i tym samym jedno wyjście układu. Jeżeli dane słowo pojawi się na wejściu układu to na odpowiednim wyjściu pojawi się 1. a na wszystkich innych będę zera.

„nie 1 z n” stosujemy elementy NAND na wyróżnionym wyjściu będzie 0. zbudowany z bramek NAND i NOT.

Liczba zakodowanych kombinacji bitów na wejściu określa indeks tego wyjścia, na którym ma się pojawić jedynka. Dekodery, które wyróżniają daną kombinację przyjmując na odpowiednim wyjściu wartość 0, podczas gdy na pozostałych wyjściach są jedynki.

Wymaga się aby istniała możliwość łączenia dekoderów w celu zwiększenia dekodowanej kombinacji sygnałów wejściowych.
