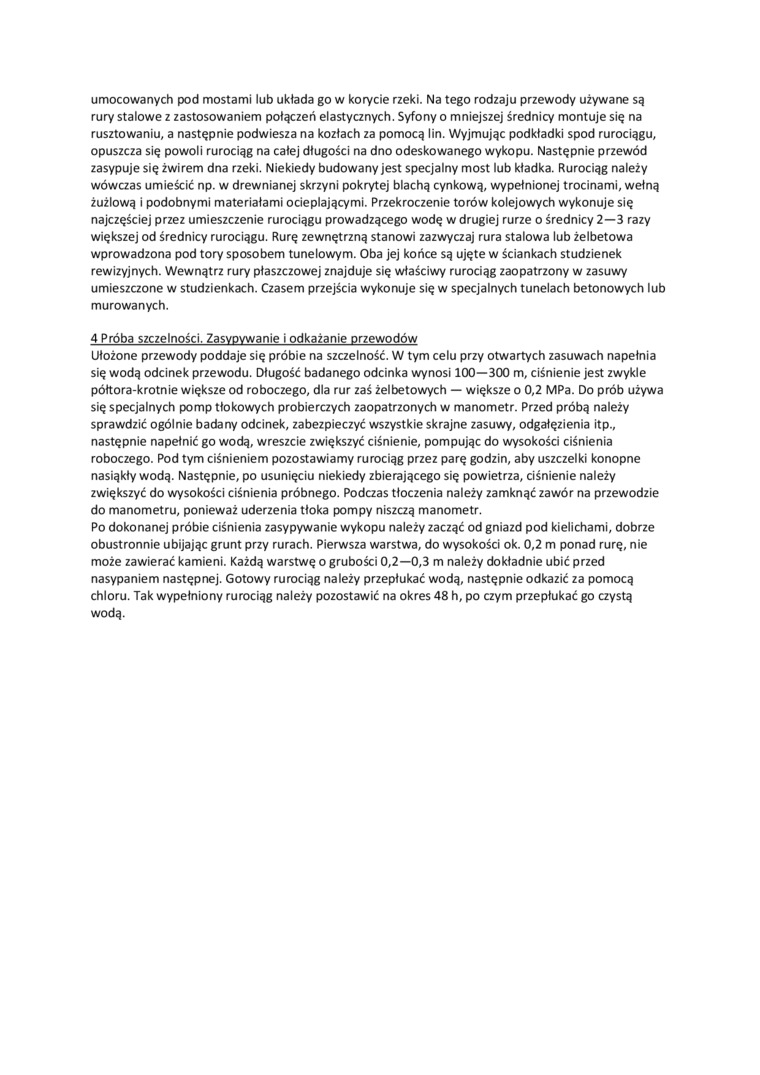

umocowanych pod mostami lub układa go w korycie rzeki. Na tego rodzaju przewody używane są rury stalowe z zastosowaniem połączeń elastycznych. Syfony o mniejszej średnicy montuje się na rusztowaniu, a następnie podwiesza na kozłach za pomocą lin. Wyjmując podkładki spod rurociągu, opuszcza się powoli rurociąg na całej długości na dno odeskowanego wykopu. Następnie przewód zasypuje się żwirem dna rzeki. Niekiedy budowany jest specjalny most lub kładka. Rurociąg należy wówczas umieścić np. w drewnianej skrzyni pokrytej blachą cynkową, wypełnionej trocinami, wełną żużlową i podobnymi materiałami ocieplającymi. Przekroczenie torów kolejowych wykonuje się najczęściej przez umieszczenie rurociągu prowadzącego wodę w drugiej rurze o średnicy 2—3 razy większej od średnicy rurociągu. Rurę zewnętrzną stanowi zazwyczaj rura stalowa lub żelbetowa wprowadzona pod tory sposobem tunelowym. Oba jej końce są ujęte w ściankach studzienek rewizyjnych. Wewnątrz rury płaszczowej znajduje się właściwy rurociąg zaopatrzony w zasuwy umieszczone w studzienkach. Czasem przejścia wykonuje się w specjalnych tunelach betonowych lub murowanych.

4 Próba szczelności. Zasypywanie i odkażanie przewodów

Ułożone przewody poddaje się próbie na szczelność. W tym celu przy otwartych zasuwach napełnia się wodą odcinek przewodu. Długość badanego odcinka wynosi 100— 300 m, ciśnienie jest zwykle półtora-krotnie większe od roboczego, dla rur zaś żelbetowych — większe o 0,2 MPa. Do prób używa się specjalnych pomp tłokowych probierczych zaopatrzonych w manometr. Przed próbą należy sprawdzić ogólnie badany odcinek, zabezpieczyć wszystkie skrajne zasuwy, odgałęzienia itp., następnie napełnić go wodą, wreszcie zwiększyć ciśnienie, pompując do wysokości ciśnienia roboczego. Pod tym ciśnieniem pozostawiamy rurociąg przez parę godzin, aby uszczelki konopne nasiąkły wodą. Następnie, po usunięciu niekiedy zbierającego się powietrza, ciśnienie należy zwiększyć do wysokości ciśnienia próbnego. Podczas tłoczenia należy zamknąć zawór na przewodzie do manometru, ponieważ uderzenia tłoka pompy niszczą manometr.

Po dokonanej próbie ciśnienia zasypywanie wykopu należy zacząć od gniazd pod kielichami, dobrze obustronnie ubijając grunt przy rurach. Pierwsza warstwa, do wysokości ok. 0,2 m ponad rurę, nie może zawierać kamieni. Każdą warstwę o grubości 0,2—0,3 m należy dokładnie ubić przed nasypaniem następnej. Gotowy rurociąg należy przepłukać wodą, następnie odkazić za pomocą chloru. Tak wypełniony rurociąg należy pozostawić na okres 48 h, po czym przepłukać go czystą wodą.
