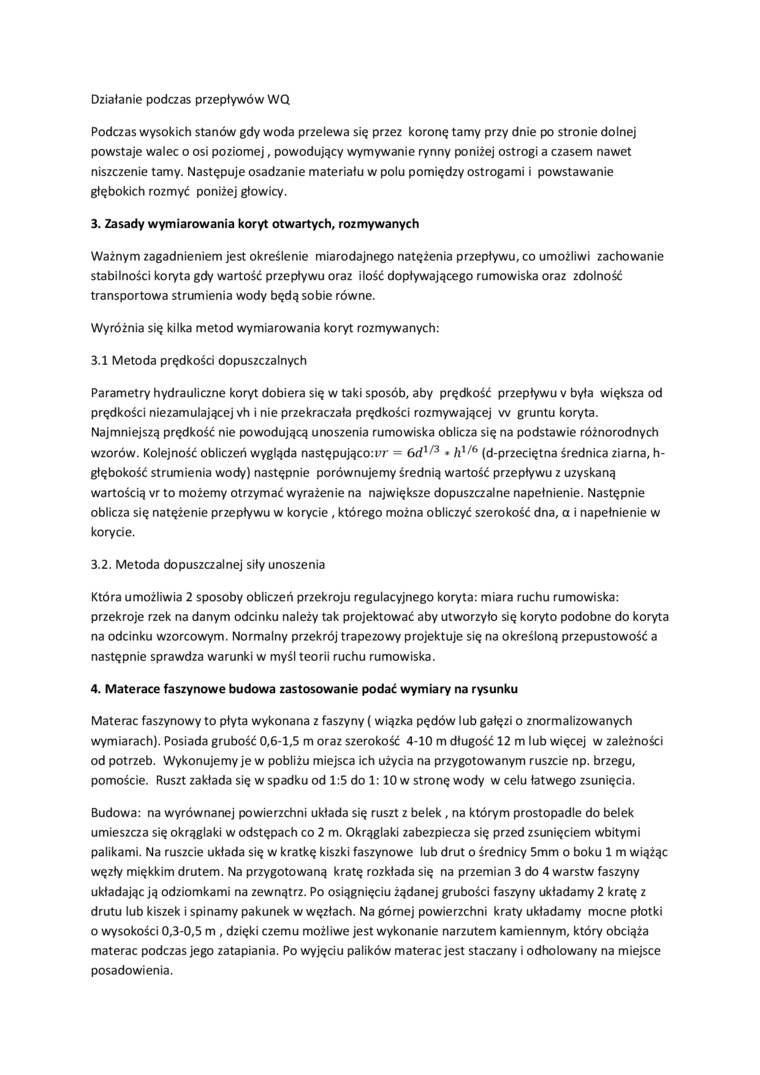

Działanie podczas przepływów WQ

Podczas wysokich stanów gdy woda przelewa się przez koronę tamy przy dnie po stronie dolnej powstaje walec o osi poziomej, powodujący wymywanie rynny poniżej ostrogi a czasem nawet niszczenie tamy. Następuje osadzanie materiału w polu pomiędzy ostrogami i powstawanie głębokich rozmyć poniżej głowicy.

3.    Zasady wymiarowania koryt otwartych, rozmywanych

Ważnym zagadnieniem jest określenie miarodajnego natężenia przepływu, co umożliwi zachowanie stabilności koryta gdy wartość przepływu oraz ilość dopływającego rumowiska oraz zdolność transportowa strumienia wody będą sobie równe.

Wyróżnia się kilka metod wymiarowania koryt rozmywanych:

3.1 Metoda prędkości dopuszczalnych

Parametry hydrauliczne koryt dobiera się w taki sposób, aby prędkość przepływu v była większa od prędkości niezamulającej vh i nie przekraczała prędkości rozmywającej w gruntu koryta.

Najmniejszą prędkość nie powodującą unoszenia rumowiska oblicza się na podstawie różnorodnych wzorów. Kolejność obliczeń wygląda następująco: w = 6d^xf3 • h¹'⁶ (d-przeciętna średnica ziarna, h-głębokość strumienia wody) następnie porównujemy średnią wartość przepływu z uzyskaną wartością vr to możemy otrzymać wyrażenie na największe dopuszczalne napełnienie. Następnie oblicza się natężenie przepływu w korycie , którego można obliczyć szerokość dna, a i napełnienie w korycie.

3.2. Metoda dopuszczalnej siły unoszenia

Która umożliwia 2 sposoby obliczeń przekroju regulacyjnego koryta: miara ruchu rumowiska: przekroje rzek na danym odcinku należy tak projektować aby utworzyło się koryto podobne do koryta na odcinku wzorcowym. Normalny przekrój trapezowy projektuje się na określoną przepustowość a następnie sprawdza warunki w myśl teorii ruchu rumowiska.

4.    Materace faszynowe budowa zastosowanie podać wymiary na rysunku

Materac faszynowy to płyta wykonana z faszyny ( wiązka pędów lub gałęzi o znormalizowanych wymiarach). Posiada grubość 0,6-1,5 m oraz szerokość 4-10 m długość 12 m lub więcej w zależności od potrzeb. Wykonujemy je w pobliżu miejsca ich użycia na przygotowanym ruszcie np. brzegu, pomoście. Ruszt zakłada się w spadku od 1:5 do 1:10 w stronę wody w celu łatwego zsunięcia.

Budowa: na wyrównanej powierzchni układa się ruszt z belek , na którym prostopadle do belek umieszcza się okrąglaki w odstępach co 2 m. Okrąglaki zabezpiecza się przed zsunięciem wbitymi palikami. Na ruszcie układa się w kratkę kiszki faszynowe lub drut o średnicy 5mm o boku 1 m wiążąc węzły miękkim drutem. Na przygotowaną kratę rozkłada się na przemian 3 do 4 warstw faszyny układając ją odziomkami na zewnątrz. Po osiągnięciu żądanej grubości faszyny układamy 2 kratę z drutu lub kiszek i spinamy pakunek w węzłach. Na górnej powierzchni kraty układamy mocne płotki o wysokości 0,3-0,5 m , dzięki czemu możliwe jest wykonanie narzutem kamiennym, który obciąża materac podczas jego zatapiania. Po wyjęciu palików materac jest staczany i odholowany na miejsce posadowienia.
